接触式表面轮廓测量仪校准方法
接触（触针）式表面轮廓测量仪广泛应用于机械加工、精密制造等领域，用于测量零件的轮廓尺寸、曲率半径、直线度等参数。本文旨在比较《JJF（闽）1043—2011〈接触（触针）式表面轮廓测量仪校准规范〉》《JJF（冀）3012—2021〈触针式表面轮廓测量仪校准规范〉》这两种校准方法的差异，Flexfilm台阶仪可以验证其有效性，为仪器校准提供技术参考。

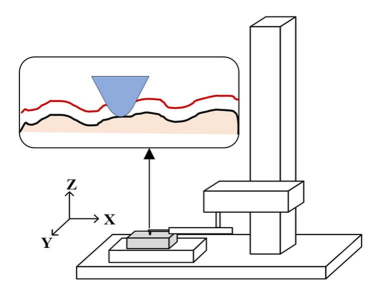

轮廓仪的基本原理及触针与待测表面的相互作用关系
校准方法差异
共同校准参数
两种方法均校准轮廓仪的固有参数：静态测量力、垂直分量（Z轴）示值误差及水平分量（X轴）示值误差。这些参数是仪器信号处理的基础，直接影响后续计算的准确性。
差异化校准项目
JJF（闽）1043—2011：在固有参数基础上，额外校准软件系统的直线度、弧度、角度等参数，系统反映仪器特性。
JJF（冀）3012—2021：采用量块和平晶作为标准，利用其研合性校准软件系统的阶梯参数，简化现场操作流程。
由于轮廓仪软件系统的直线度、弧度、角度、阶梯等参数都是依据Z轴分量和X轴分量进行数据分析计算而来。因此，只要确保Z轴和X轴分量的示值准确，则轮廓仪其他参数示值也就准确。
标准器具选择
静态力测量：均使用分辨率0.01 g的电子天平。
Z轴校准：JJF（闽）1043—2011用4等量块，JJF（冀）3012—2021用3等量块+2级平晶。
X轴校准：均采用激光干涉仪。
其他参数：JJF（闽）1043—2011用标准球/半球校准半径，JJF（冀）3012—2021用3等量块和平晶校准台阶高度。
校准方法分析

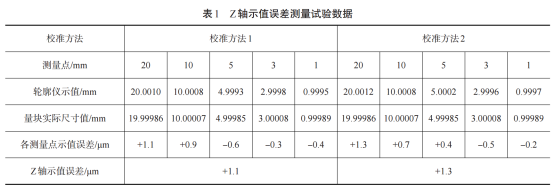

Z轴示值误差校准：
JJF（闽）1043—2011：将量块依次研合于平晶，从大到小测量各点误差，取最大值。
JJF（冀）3012—2021：调整测针接触平晶后放置量块，重复抬放测针取平均值，计算误差。
两种方法均以平晶为基准，确保Z轴精度符合要求。
试验验证与结论
对同一台轮廓仪进行校准试验，结果显示两种方法的Z轴示值误差均在允许范围内（最大误差±1.3μm）。这表明：
两种方法均能有效保证轮廓仪的测量准确性；
JJF（闽）1043—2011规范侧重系统性参数校准，JJF（冀）3012—2021规范则更注重便捷性；
只要确保Z轴和X轴分量准确，其他参数（如直线度、阶梯）的校准可视为辅助验证。
