有机发光二极管（OLED）因其优异的光电性能受到广泛关注，但其阴极材料制备仍依赖成本高、工艺复杂的真空蒸镀技术。为此，本研究探索溶液法制备银纳米颗粒基致密导电薄膜，以应用于OLED阴极及其他电子器件。Flexfilm费曼仪器探针式台阶仪可以实现表面微观特征的精准表征与关键参数的定量测量，精确测定样品的表面台阶高度与膜厚，为材料质量把控和生产效率提升提供数据支撑。

系统阐述了银纳米颗粒的多元合成路径、浸渍涂布法制备致密导电薄膜的工艺过程，并结合台阶仪等表征手段，系统分析了薄膜的厚度、粗糙度及导电性能。本研究旨在为溶液法制备高性能导电薄膜提供可行方案，以替代传统真空蒸镀工艺。

台阶仪的作用

台阶仪是一种接触式表面形貌测量仪器，其测量原理是：将一根触针在被测表面沿直线轻轻滑过，由于被测表面的形貌起伏使触针在滑行的同时作上下运动，得到的运动数据即反映了被测样品表面轮廓形貌。本实验使用台阶仪(Flexfilm探针式台阶仪)测定银薄膜电极的厚度或表面粗糙度。

银纳米颗粒及其致密导电薄膜的制备

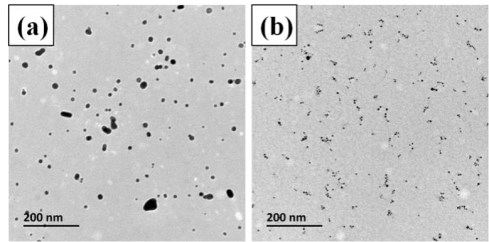

(a)以可溶性淀粉做表面修饰剂合成的银纳米颗粒(b)以PVP做表面修饰剂合的银纳米颗粒

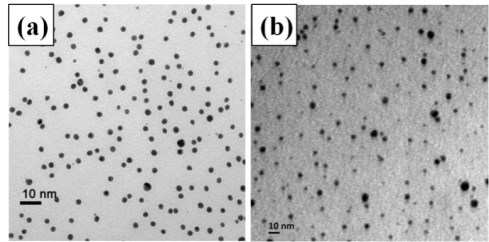

(a)以十六烷基胺做表面修饰剂合成的银纳米颗粒 (b)以十二硫醇做表面修饰剂合成的银纳米颗粒

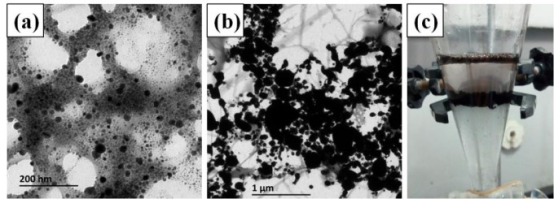

(a)含氟体系合成的银纳米颗粒 (a)反应过程的沉淀物 (a)反应过程的照片

本研究对比了水体系、甲苯体系、含氟溶剂体系及多元醇体系合成银纳米颗粒的效果。结果表明，以乙二醇为还原剂和溶剂、PVP为表面修饰剂的多元醇法，在120℃反应温度下，加入微量FeCl₃作为离子助剂，可制备平均粒径约43 nm、粒径分布均匀、分散性良好的银纳米颗粒。该方法环保、重复性好，适用于后续成膜。

浸渍涂布法制备致密导电薄膜

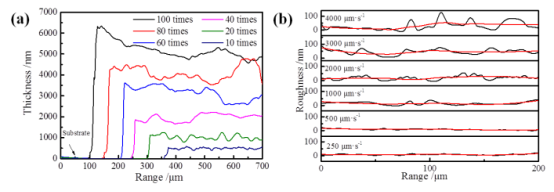

(a)不同镀膜循环次数下得到致密导电薄膜的厚度 (b)不同提拉速度下得到致密导电薄膜的粗糙度

采用浸渍涂布机在玻璃基底上制备银纳米颗粒薄膜。系统研究了提拉速度（250–4000 μm·s⁻¹）和涂布次数（10–100次）对薄膜厚度与粗糙度的影响。台阶仪测试结果表明：

涂布次数增加，薄膜厚度线性增加，从10次涂布的498 nm增至100次涂布的5.19 μm。

提拉速度对薄膜粗糙度影响显著：低速（250–500 μm·s⁻¹）下粗糙度较低（约2 nm），高速（4000 μm·s⁻¹）下粗糙度显著升高至18.28 nm。
综合优化后，选定500 μm·s⁻¹提拉速度、40次涂布，制备出厚度约1.97 μm、粗糙度约2 nm的均匀薄膜。

烧结工艺对薄膜性能的影响

未烧结薄膜因PVP包覆不导电，需通过烧结促进颗粒接触与PVP去除。本研究对比常规烧结、红外烧结与微波烧结三种工艺：

常规烧结

在马弗炉中于50–400℃烧结30 min。SEM显示，随温度升高，银颗粒逐渐熔结，300℃时形成连续致密层。方块电阻测试表明，250℃烧结后薄膜电阻低于1 Ω·sq⁻¹，但表面粗糙度明显增大，薄膜颜色变黄。

红外烧结

(a)50 W功率下红外烧结 30min (b)200 W功率下红外烧结 30min (c)200 W 功率下红外 烧结 60 min 的银致密导电薄膜的厚度；(d)50 W 功率下红外烧结 30min (e)200 W 功率下红外 烧结 30min (f)200 W 功率下红外烧结 60 min 的导电薄膜的粗糙度

采用红外灯照射（100–250 W，30–60 min），薄膜保持镜面光滑。台阶仪测试显示，烧结后薄膜厚度与粗糙度变化不显著（粗糙度约0.68–1.39 nm）。红外光主要促使PVP变形，促进颗粒接触，最佳条件下方块电阻可达0.89 Ω·sq⁻¹。

微波烧结

(a)250 W 功率下微波烧结 50 s；(b)500 W 功率下微波烧结 20 s；(c)500 W 微波烧结 50 s 后致密导电薄膜的厚度；(d)250 W 功率下微波烧结 50 s；(e)500 W 功率下微波烧结20 s；(f)500 W 微波烧结 50 s 后致密导电薄膜的粗糙度

微波处理（250–1000 W，20–50 s）时间短、加热均匀。台阶仪测量表明，薄膜厚度与粗糙度基本不变（粗糙度约0.90–1.16 nm）。500 W微波烧结50 s后，薄膜方块电阻降至0.75 Ω·sq⁻¹，为三者最优。

性能对比与验证

微波烧结薄膜在导电性、时间效率与表面保持性上均优于常规与红外烧结。通过连接小灯泡的电路验证，微波烧结薄膜具备良好导电性，可实际应用于器件电极。

本研究成功通过多元醇法制备均匀银纳米颗粒，结合浸渍涂布与微波烧结工艺，实现了低温、快速制备高性能致密导电薄膜。台阶仪在薄膜厚度与粗糙度的精确表征中起到关键作用，为工艺优化提供了可靠数据支持。该方法具有成本低、工艺简便、适用于大面积制备等优势，在柔性电子与光电器件中具有应用潜力。
