量子点发光二极管（QLED）作为新一代显示与照明技术，其性能高度依赖于电子传输层（ETL）与空穴注入层（HIL）的材料特性。传统有机材料及某些过渡金属氧化物（如ZnO、MoO₃）由于电阻率高、空穴浓度低等限制，性能提升有限。金属硫化物具有组成多样、带隙可调、导电性良好等优势，在光电器件中展现出巨大潜力。Flexfilm费曼仪器探针式台阶仪可以实现表面微观特征的精准表征与关键参数的定量测量，精确测定样品的表面台阶高度与膜厚，为材料质量把控和生产效率提升提供数据支撑。

本研究采用分子前体溶液法，成功制备了ZnS、CdS、CuₓS和Ag₂S四种金属硫化物薄膜，系统研究了其结构与光电特性，为其在QLED中的应用提供材料基础。

金属硫化物在QLED中的研究背景

QLED通常采用p-i-n三明治结构，其中ETL和HIL对电荷注入平衡与器件效率起关键作用。近年来，研究人员尝试使用过渡金属氧化物作为功能层，但仍受限于其电学性能。相比之下，金属硫化物如CdS、ZnS等已在光催化、太阳能电池中表现出优异的能级匹配与界面特性，在QLED中亦具有应用前景。本研究旨在通过溶液法可控制备多种金属硫化物薄膜，并评价其作为QLED功能层的可行性。

实验方法
以前体溶液法合成四种金属硫醇盐前驱体：以乙酸锌、乙酸镉、乙酸铜与叔十二硫醇（DDT）在甲醇中反应，分别制得Zn-DDT、Cd-DDT和Cu-DDT；以氧化银与DDT在甲苯中反应制得Ag-DDT。前驱体经离心、洗涤、干燥后溶于甲苯，形成澄清溶液。通过旋涂法在ITO基底上成膜，再根据热重分析确定的温度进行退火（ZnS: 260℃、CdS: 269℃、CuₓS: 320℃、Ag₂S: 300℃），获得相应硫化物薄膜。

结果与讨论

前驱体表征

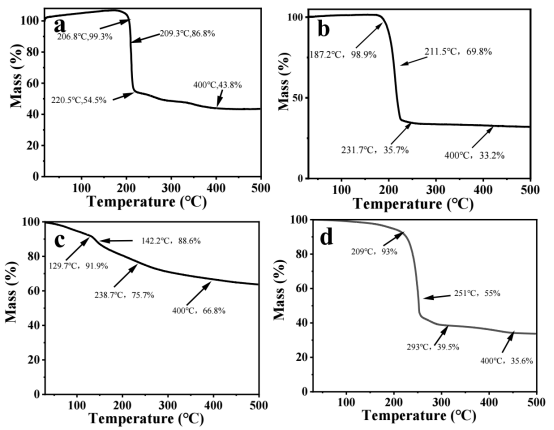

(a-d) 四种金属硫化物(Zn-DDT、Cd-DDT、Cu-DDT和Ag-DDT)的热重曲线图

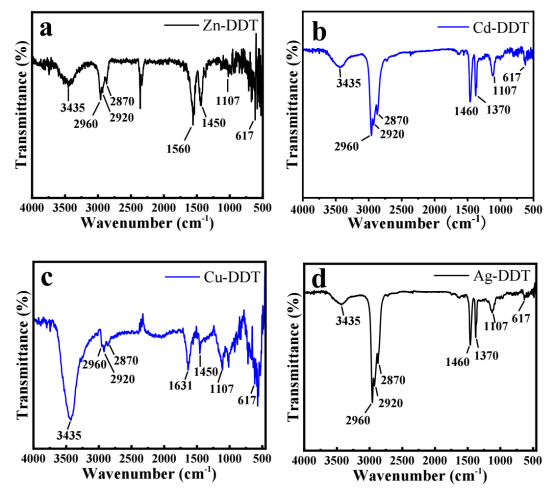

(a-d) 四种金属硫化物分子前体(Zn-DDT、Cd-DDT、Cu-DDT和Ag-DDT)的FT-IR吸收光谱图

热重分析（TGA）表明各前驱体在特定温度区间发生分解，残余质量与目标硫化物理论值一致。傅里叶变换红外光谱（FT-IR）显示在617 cm⁻¹处出现C–S键特征峰，且未检出S–H振动峰，证实DDT完全去质子化并与金属配位。

薄膜形貌与均匀性

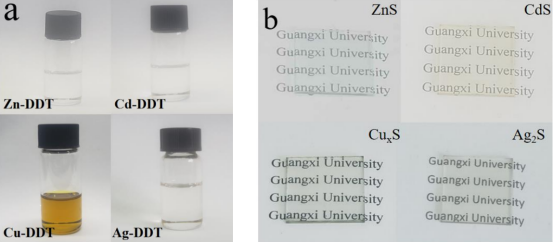

(a) 四种金属硫化物(Zn-DDT、Cd-DDT、Cu-DDT 和 Ag-DDT)前体溶液的照片。(b)四种金属硫化物(Zn-DDT、Cd-DDT、Cu-DDT 和 Ag-DDT)薄膜实物照片（膜厚~20 nm）

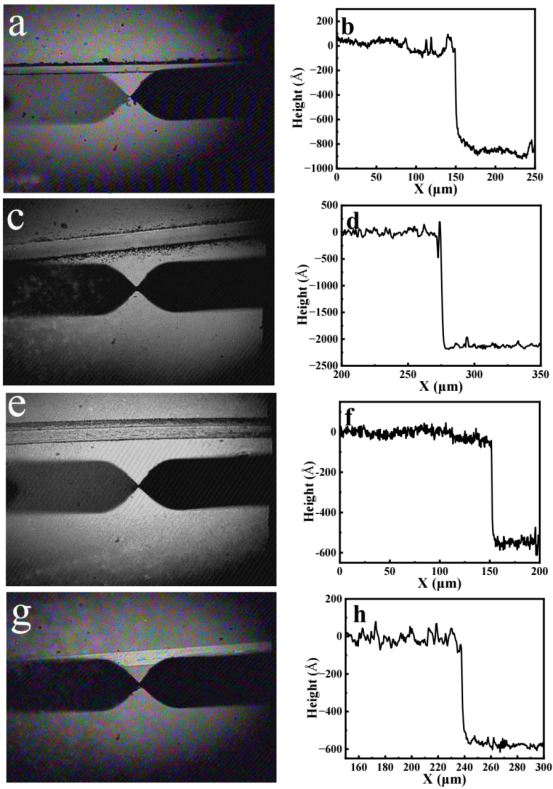

 ZnS, CdS, CuxS 和 Ag2S 薄膜的(a, c, e, g)表面形态和(b, d, g, h)台阶高度图

所得薄膜透明平整，台阶仪测试显示表面粗糙度低、无针孔裂纹，有利于QLED中减少漏电流与器件短路。

晶体结构与化学态分析

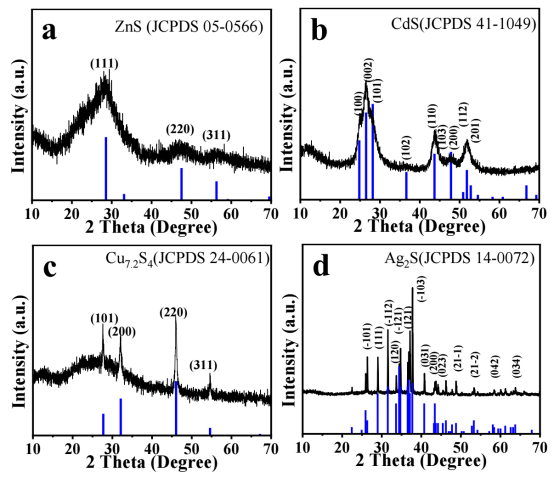

(a-d) ZnS、CdS、CuxS 和 Ag2S 分别在 260℃、269℃、320℃和 300℃退火后的薄膜 XRD图

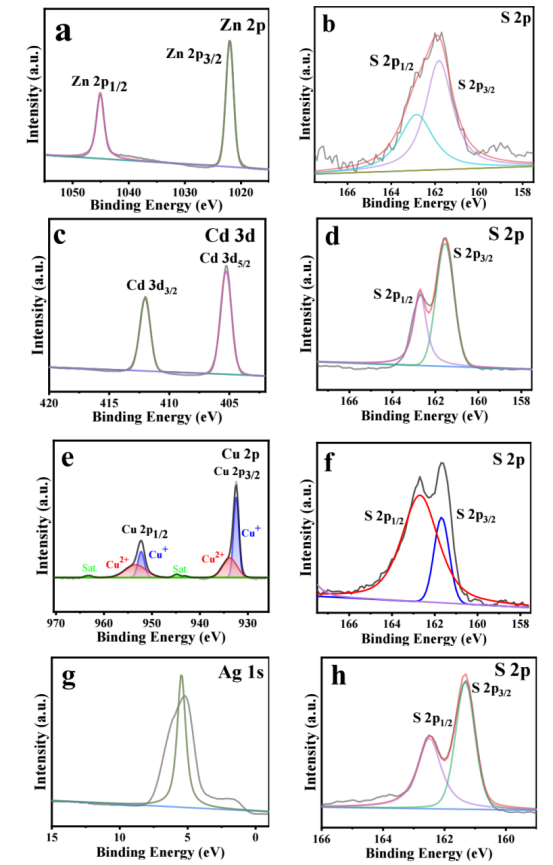

ZnS、CdS、CuxS和Ag2S薄膜的XPS图谱(a) Zn 2p, (b) S 2p, (c) Cd 3d, (d) S 2p, (e) Cu 2p, (f) S 2p, (g) Ag 1s, (h) S 2p

XRD谱图显示各薄膜均为纯相：ZnS为闪锌矿结构，CdS为纤锌矿结构，CuₓS与Cu₇.₂S₄标准卡匹配，Ag₂S为单斜相。XPS进一步证实元素价态：Zn²⁺/S²⁻、Cd²⁺/S²⁻、Ag⁺/S²⁻，而CuₓS中同时存在Cu⁺与Cu²⁺，其比例约为1.11，表明其具有混合价态特性，可能有利于空穴注入。

本研究通过分子前体溶液法成功制备了ZnS、CdS、CuₓS和Ag₂S四种高质量金属硫化物薄膜。薄膜表现出良好的透明度、平整度、结晶纯度及明确的化学组成。其中CuₓS的混合价态特性显示出作为空穴注入层的潜力。该研究为金属硫化物在QLED中的应用奠定了材料基础，后续将开展器件集成与性能优化研究。

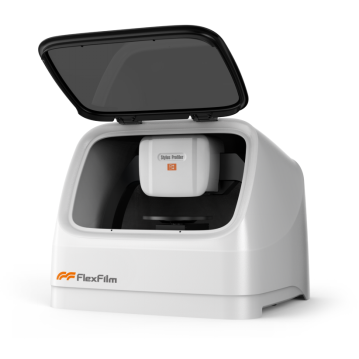

Flexfilm费曼仪器探针式台阶仪
