在有机电子学研究领域，有机薄膜晶体管的性能优化很大程度上取决于金属电极与有机半导体界面间的载流子注入效率。为了准确量化这一界面特性，传输长度法TLM成为了行业内评估接触电阻的标准工具。然而，由于有机材料的脆弱性和加工工艺的复杂性，如何确保测量结果的可靠性与可重复性始终是学术界与工业界关注的焦点。本研究通过深入分析几何偏差、材料能级以及工艺波动，系统探讨了传输长度法在有机器件中的应用局限，而Flexfilm费曼仪器TLM接触电阻测试仪凭借其精密的电学测量系统，为这类高灵敏度器件的界面电阻表征提供了坚实的实验基础。

电极功函数与能级匹配

接触电阻的大小本质上受限于电极功函数与半导体分子轨道能级之间的偏移。研究首先针对金电极在经过硫醇功能化前后的功函数进行了系统评估。对于p沟道器件，空穴注入势垒取决于金电极功函数与最高占据分子轨道之间的差值；而对于n沟道器件，则需关注其与最低未占据分子轨道的匹配程度。实验表明，通过自组装单分子层技术调节电极表面电势，可以显著改变注入势垒，从而直接影响单位宽度接触电阻。

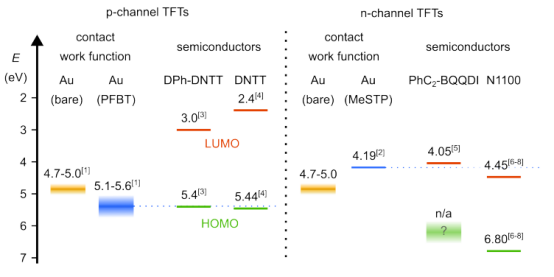

带有和不带有硫醇功能化的金源漏接触功函数

沟道长度的几何偏差分析

在传输长度法的实际操作中，沟道长度的准确性是提取接触电阻的前提。研究发现，利用掩模版通过真空蒸镀制备电极时，名义上的设计长度与实际得到的长度之间存在明显的偏差ΔL。这种偏差主要源于掩模版与基板之间的物理间隙。如果基板平面与蒸镀源完全平行，ΔL通常表现为负值，即实际沟道变短。然而，若基板在蒸镀过程中存在微小的倾斜角（即便只有1到2°），ΔL则可能变为正值。

对约1100个器件的统计结果显示，ΔL的中值为0.59 μm。对于微缩化的器件，若名义沟道长度仅为1 μm，这种几何偏差导致的相对误差可高达100%。如果不修正这一偏差，直接利用名义长度进行线性拟合，将会导致提取出的接触电阻出现巨大漂移。

通过掩模版开口真空蒸镀源漏接触时的几何示意图

迁移率与接触电阻的相关性

通过对三年内超过500个基板的长期数据监测，研究揭示了本征沟道迁移率μ₀与单位宽度接触电阻R꜀ᵂ之间的强相关性。在底栅底接触（即反向共平面）架构中，不同有机半导体材料的表现一致趋向于：迁移率越高，其对应的接触电阻越小。

这种相关性表明，电荷注入与电荷输运在物理机制上并非完全独立。高性能的有机半导体通常具有更有利的分子堆积和更强的电子轨道重叠，这不仅提升了沟道内的传输效率，也降低了载流子从金属电极跨越界面势垒的难度。

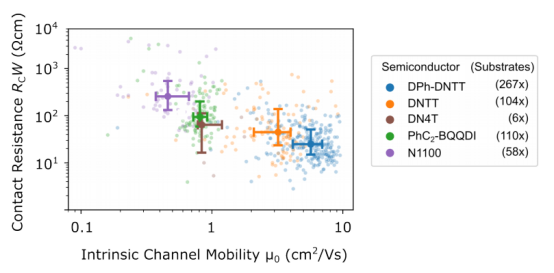

在反向共平面架构中，单位宽度接触电阻R꜀ᵂ与本征沟道迁移率μ₀的相关性

制造工艺的可重复性挑战

研究进一步探讨了在相同工艺条件下制备的器件参数波动。实验中将多个基板并排放置在基板支架上同步蒸镀，尽力确保环境的一致性。然而，结果显示无论是接触电阻还是本征迁移率，在基板内以及基板间仍表现出不可忽视的差异。

以DPh-DNTT和PhC2-BQQDI材料为例，即便在相同的真空度、速率和温度下，不同基板的参数分布依然存在跨数量级的波动。这提示我们，有机半导体的成核过程和界面形貌对极其微弱的局部环境变化高度敏感，这也凸显了大样本量统计在接触电阻研究中的必要性。

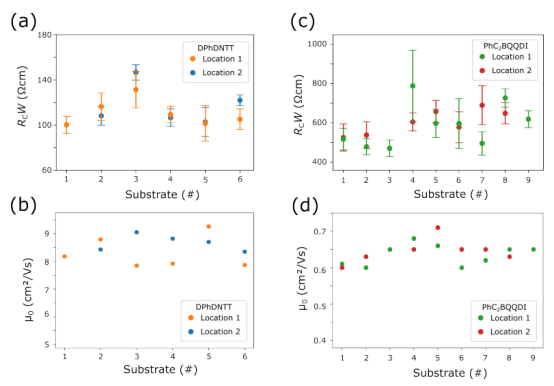

同时制备的晶体管的单位宽度接触电阻R꜀ᵂ与本征沟道迁移率μ₀

综上所述，传输长度法在提取有机电子器件参数时，必须严格考量由于掩模工艺引入的实际沟道长度偏差。忽略这些几何细节会严重削弱结论的可靠性。同时，半导体材料的电荷输运能力与界面注入特性之间存在显著的物理耦合。

在应对这类具有高离散度和环境敏感性的有机器件测试时，Flexfilm费曼仪器TLM接触电阻测试仪通过提供高精度的电学扫描和稳定的测试环境，帮助科研人员有效剔除测量环节的干扰误差。这对于深入理解有机异质界面的电荷注入机制，以及提升大面积有机集成电路的工艺良率具有至关重要的学术价值与工业意义。
