在高功率激光系统的脉冲压缩与光谱合束应用中，光栅的衍射效率与偏振态强相关。为实现高能量利用率并简化系统结构，费曼仪器（Flexfilm）全光谱椭偏仪可以非接触对薄膜的厚度与折射率的高精度表征，广泛应用于薄膜材料、半导体和表面科学等领域。

本研究针对中心波长1053nm、空频1480line/mm的高线对数偏振无关多层介质膜光栅（MLDG）进行了系统的材料设计、理论优化与实验制备。研究全程依托严格耦合波理论（RCWA）与遗传算法，并引入光谱椭偏仪对薄膜光学常数进行精确表征，以确保设计参数与工艺结果的准确对接。

理论建模与优化策略

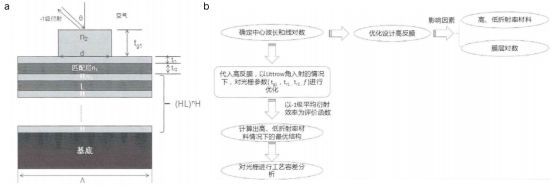

a单层MLDG单周期结构示意图;b多层膜光栅设计示意图

本研究摒弃了不适用于亚波长结构的标量衍射理论，采用RCWA对TE（电矢量平行栅线）与TM（磁矢量平行栅线）偏振态分别建立电磁场模型。通过在MATLAB环境中编写衍射效率计算程序，并与商业软件GSolver进行交叉验证，确保了算法的可靠性。针对多参数优化难题，引入遗传算法，以-1级平均衍射效率为评价函数，在光栅槽深、占空比、剩余厚度及匹配层等维度进行全局寻优，有效规避了传统逐点扫描的指数级计算量。

材料体系选择与膜系设计

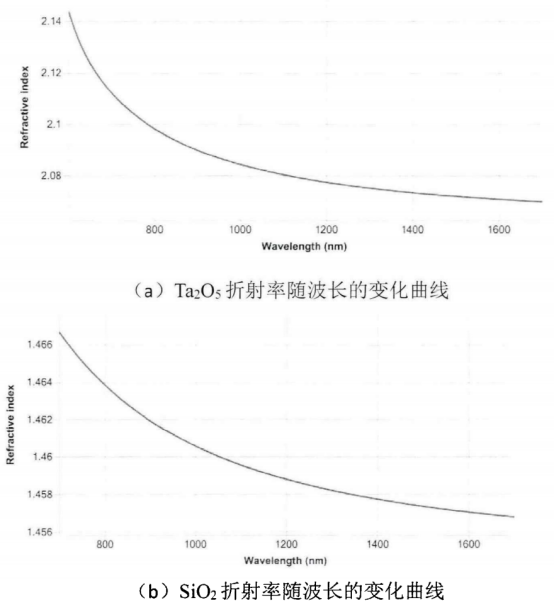

五氧化二钽和二氧化硅折射率随波长的变化示意图

高反射膜系采用五氧化二钽（Ta₂O₅，高折射率~2.08）与二氧化硅（SiO₂，低折射率~1.46）组合。通过TFCALC软件设计规整膜系(HL)^nH，经综合考虑反射率与薄膜应力，确定膜系对数为12（单层物理厚度：H为129.9nm，L为213.8nm）。在镀膜过程中，光谱椭偏仪被用于精确监控每层薄膜的物理厚度与折射率漂移，确保实际镀制参数与设计基准相符，为后续光栅结构提供了稳定的基底反射特性（TE与TM反射率均>99%）。

单层栅齿结构的性能瓶颈

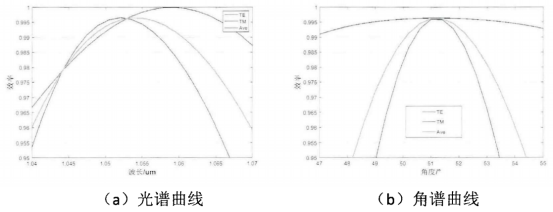

光栅的衍射效率随入射波长和入射角的变化示意图

首先对单层Ta₂O₅光栅齿结构进行优化（入射角55°）。设计参数为槽深910nm、剩余厚度180nm、匹配层225nm、占空比0.35。该结构在中心波长附近30nm波段内平均效率>96%，偏振相关损耗（PDL）<0.6dB。然而，工艺容差分析揭示了严重局限：当刻蚀槽型因侧壁沉积效应而呈现梯形时，只要梯形底角从90°降至86°，TM波衍射效率便急剧跌落至70%以下。这表明单层结构对侧壁垂直度要求极为苛刻（底角需≥87°），实际刻蚀窗口极窄，制作可行性差。

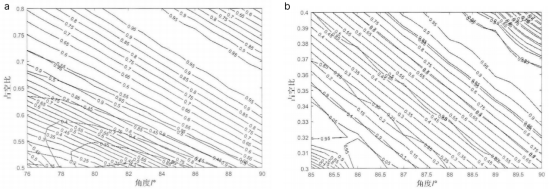

a梯形齿双层ＭＬＤＧ衍射效率随底部占空比和梯形底角的变化；b梯形齿单层ＭＬＤＧ衍射效率随底部占空比和梯形底角的变化

双层栅齿结构的设计突破与工艺宽容度

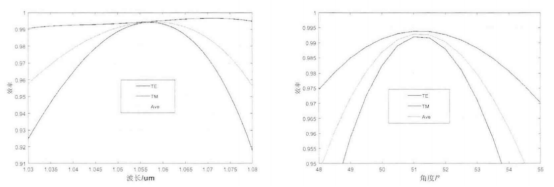

 双层光栅齿光栅的衍射效率随入射波长和入射角的变化

为放宽工艺要求，提出了SiO₂/Ta₂O₅双层光栅齿结构。优化后的关键参数为：上层SiO₂齿深220nm，下层Ta₂O₅齿深465nm，剩余厚度170nm，匹配层130nm，占空比0.66。该设计极大提升了光学性能：在1030~1080nm（50nm带宽）范围内平均效率>95.8%，角谱在Littrow角±3°范围内均>95%。更重要的是，槽型容差分析显示，该结构对梯形底角的容忍度大幅降低至80°。即便底角降至75°，通过将底部占空比调至0.9~0.95，依然可维持高效率。这表明双层结构通过引入低折射率顶层，有效补偿了侧壁倾斜带来的相位失调，为ICP刻蚀工艺提供了充足的工程裕度。

实验制备与椭偏仪辅助的形貌-性能闭环验证

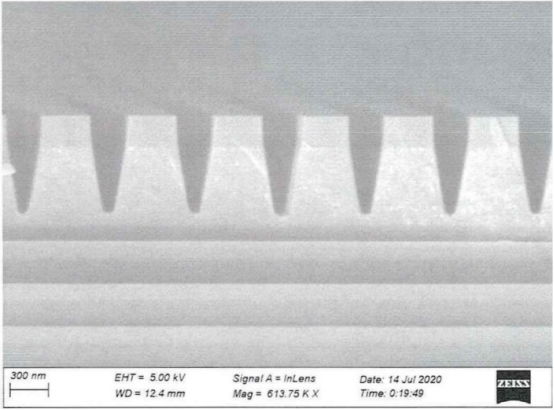

1480line/mm双层MLDG截面的SEM图

基于双层结构方案，实验采用全息干涉曝光制作光刻胶掩模，并结合ICP刻蚀（CHF₃/Ar气氛）将图形转移至膜层。利用光谱椭偏仪对刻蚀后的截面形貌进行无损光学建模，结合SEM形貌表征，测得实际下层Ta₂O₅梯形底角约为81°，腰部占空比0.64，底部占空比0.89。

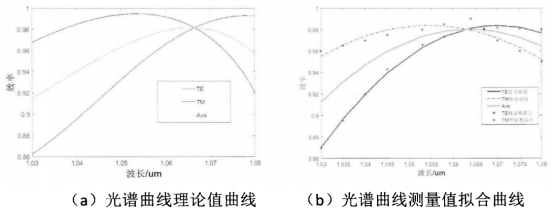

刻蚀样品光谱曲线理论值和测量值对比图

以椭偏仪校正后的实际槽型参数代入RCWA程序进行逆向理论计算，其预测光谱与实测结果高度一致。实测数据显示：1053nm处TE/TM的-1级效率分别为96.6%与98.0%，1064nm处达98.0%与99.0%，在35nm波段内平均效率>96%。实验值与理论值的微小偏差主要归因于刻蚀剖面非理想矩形及薄膜厚度波动，但整体性能已与设计预期吻合。

本研究通过材料体系的精准选配、双层光栅齿的拓扑优化，成功将高线数（1480line/mm）偏振无关光栅的工艺容差从单层的87°底角放宽至80°，解决了高色散光栅制备困难的痛点。光谱椭偏仪在镀膜监控与失效分析中的深度介入，确保了材料光学常数与结构参量的可溯源性。最终制备的器件达到了当前公开报道中最高线密度水平，为高功率激光合束系统提供了可靠的元器件支撑。后续工作将探索高-中-低折射率复合膜系，以进一步拓宽带宽并提升损伤阈值。

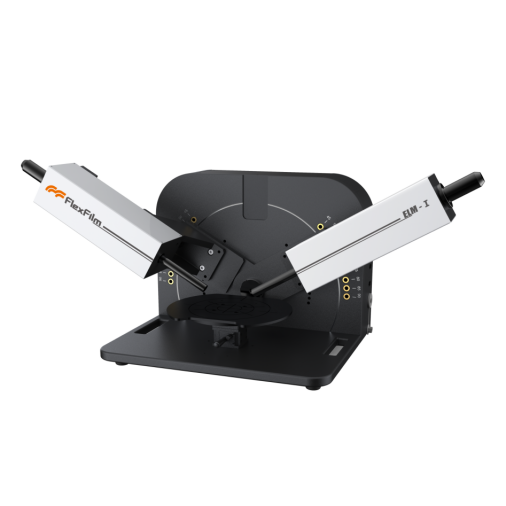

费曼仪器（Flexfilm）全光谱椭偏仪

技术支持：180-1566-6117

费曼仪器（Flexfilm）全光谱椭偏仪拥有高灵敏度探测单元和光谱椭偏仪分析软件，专门用于测量和分析光伏领域中单层或多层纳米薄膜的层构参数（如厚度）和物理参数（如折射率n、消光系数k）

先进的旋转补偿器测量技术：无测量死角问题。

粗糙绒面纳米薄膜的高灵敏测量：先进的光能量增强技术，高信噪比的探测技术。

秒级的全光谱测量速度：全光谱测量典型5-10秒。

原子层量级的检测灵敏度：测量精度可达0.05nm。

费曼仪器（Flexfilm）全光谱椭偏仪能非破坏、非接触地原位精确测量超薄图案化薄膜的厚度、折射率,结合费曼仪器（Flexfilm）全流程薄膜测量技术，助力半导体薄膜材料领域的高质量发展。

原文参考：《多层介质膜偏振无关光栅的设计与研制》
