台阶仪（触针式轮廓仪）是精密加工领域的核心检测设备，广泛应用于航空航天与半导体制造中零件轮廓尺寸、形状误差及粗糙度的精密测量。然而，台阶仪采集的是测头球心轨迹坐标，与被测轮廓实际接触点之间存在测头半径（典型值 r = 0.025 mm）引入的系统误差，该误差在高精度测量中会严重劣化结果准确度，急需有效补偿。当前主流二维补偿方法（如三点共圆法、测量方向补偿法）在处理正弦曲线、抛物线等复杂轮廓时精度不足，传统中心差分法更面临边界效应与高频扰动敏感的双重困境。Flexfilm费曼仪器探针式台阶仪可以实现表面微观特征的精准表征与关键参数的定量测量，精确测定样品的表面台阶高度与膜厚，为材料质量把控和生产效率提升提供数据支撑。

本文聚焦台阶仪测头半径补偿，提出三尺度中心差分法与B样条插值法两种新型法向量求解方案。实验表明，三尺度中心差分法可将球冠半径误差的平均绝对误差降至 0.000164 μm，为轮廓测量精度的实质性提升提供了可靠路径。

实验与方法

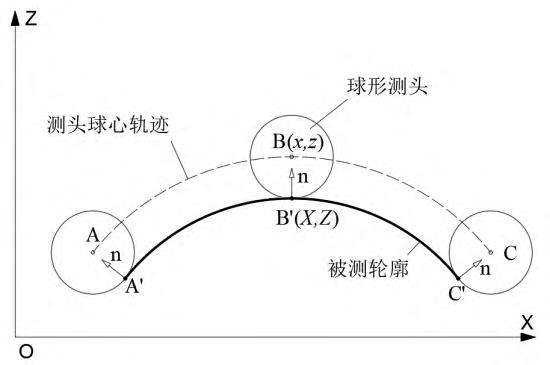

测头半径补偿原理示意图

实验平台为触针式台阶仪，测头半径 r = 0.025 mm。核心思路基于法向等距曲线性质，以球心轨迹法向量替代实际测点法向量实现半径补偿。

本文提出两种方案：三尺度中心差分法引入 k = 1, 2, 3 多尺度步长融合，按测量点位置自适应分区，端点区（i = 1, N）采用小窗口二次最小二乘拟合求导，边界区（i = 2, N-1）保留单尺度差分，过渡区（i = 3, N-2）采用双尺度融合，核心区（3 < i < N-2）执行全尺度平均融合；B样条插值法则通过 k 阶B样条全局插值构建连续曲线后参数求导获取法向量。

仿真实验以 MATLAB 为工具，选取正弦曲线 f(x) = 5sin(2πx/15)（x ∈ [0,15]）与抛物线 f(x) = 0.5x²（x ∈ [0,5]），设置采样间距d = 0.01 mm、0.005 mm、0.001 mm三种工况，以理论导数解析值为基准，对比三点共圆法、中心差分法与B样条插值法的RMS、最大及最小误差。

实物实验采用半径 R = 5 mm 的高精度球冠作为标准件，通过 Z 轴传感器定位最高点并以标准量块校准台阶仪，采集五组数据（d = 0.005 mm），未做滤波平滑处理。以 Rpre − r = Rstd 为标准值，∆R = Rpost − Rstd 为半径误差评估指标，同时以补偿前后圆度偏差差值 ∆δ 衡量抗干扰能力。

仿真实验

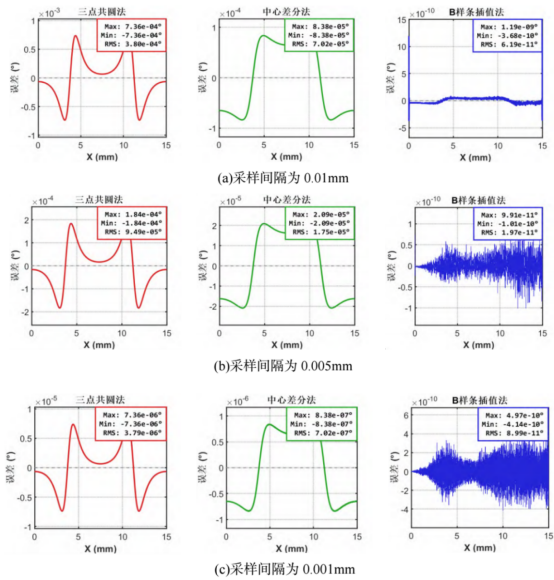

三种算法求解正弦曲线法向量误差图

正弦曲线法向量求解结果显示，三种算法误差均随采样间距减小而下降：B样条插值法精度最优且对采样间距鲁棒性最强；中心差分法次之；三点共圆法误差最大。

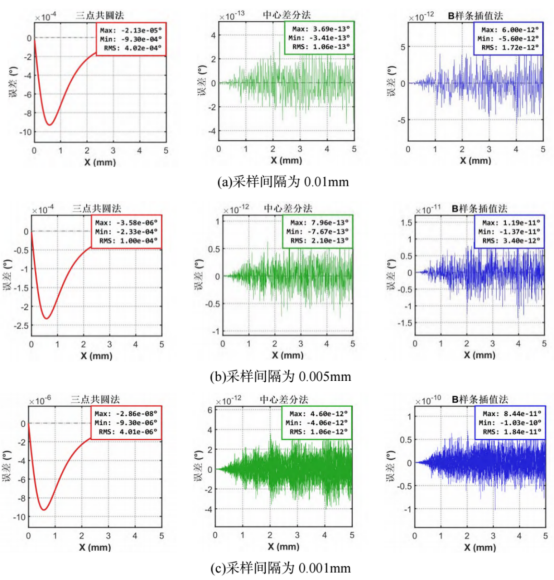

三种算法求解抛物线曲线法向量误差图

抛物线结果显示，中心差分法精度最高（略优于B样条插值法），三点共圆法最低。两类曲线在 d = 0.01 mm 时中心差分与B样条插值法已达极高精度，再缩小采样间距效果有限。综合而言，B样条插值法因全局拟合对采样间距不敏感但计算复杂，适合离线工况；中心差分法高效简洁但边界效应明显，适合在线场景。

实物测量

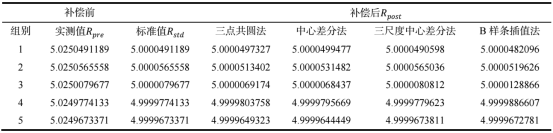

测头半径补偿前后的球冠半径值(mm)

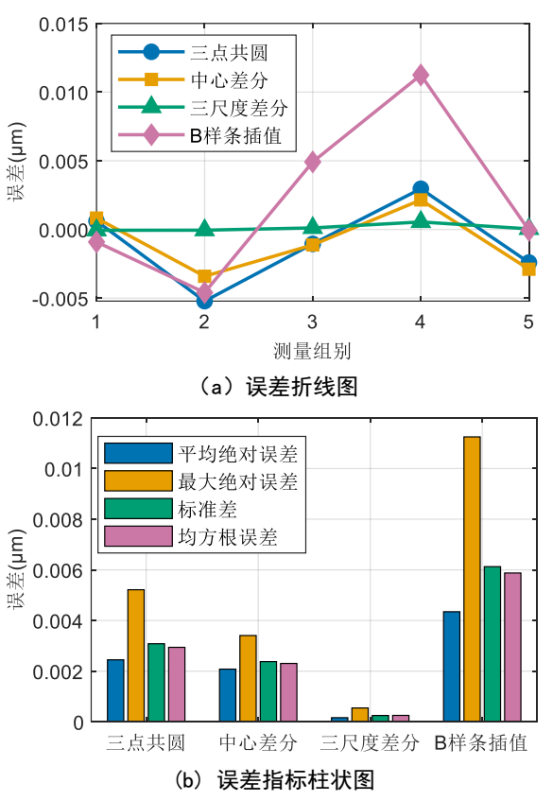

测头半径补偿后的球冠半径误差对比图

球冠半径误差 ∆R 结果显示：四种算法均将半径误差控制在 ±0.012 μm 以内，但性能差异显著：B样条插值法的平均绝对误差为 0.004346 μm、均方根误差为 0.005876 μm，误差波动最大；三点共圆法的均方根误差为 0.002941 μm；中心差分法为 0.002305 μm；三尺度中心差分法仅为 0.000164 μm（均方根误差 0.000254 μm），精度较B样条插值法提升约 26 倍，五组误差分布均匀无异常峰值。

四种算法五组测量数据的∆δ 均方根值(μm)

圆度偏差差值 ∆δ 的均方根值进一步验证抗干扰能力：三尺度中心差分法的 ∆δ 均方根值趋近于零（最小 0.00027 μm，最大 0.00111 μm），远优于B样条插值法（最大 0.02660 μm）和三点共圆法（最大 0.01061 μm）。

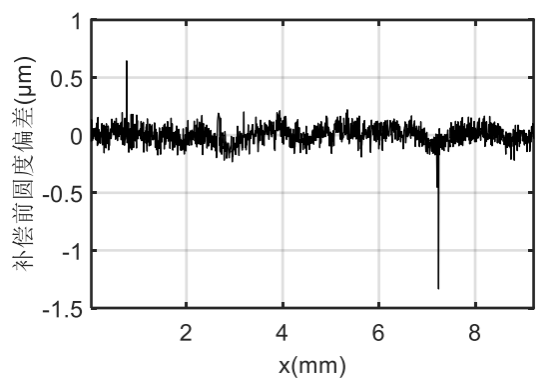

第一组数据补偿前圆度偏差值

第一组补偿前圆度偏差曲线呈现明显高频波动，三尺度中心差分法通过多尺度融合有效抑制了此类扰动。数据表明，该算法在补偿精度、抗干扰能力与稳定性三方面均最优，工程实现简洁，满足台阶仪在线实时补偿需求。

本文针对台阶仪在精密加工中的测头半径补偿问题，提出三尺度中心差分法与B样条插值法，经仿真与实物实验验证：B样条插值法精度高、对采样间距鲁棒但高频敏感，适合离线处理；三尺度中心差分法通过多尺度融合与边界优化，球冠半径误差∆R仅0.000164 μm，∆δ 趋近于零，综合性能最优，可满足台阶仪测头半径在线实时补偿需求，为轮廓测量精度提升提供可靠技术路径。后续将研究加权系数自适应调整以提升复杂轮廓通用性。

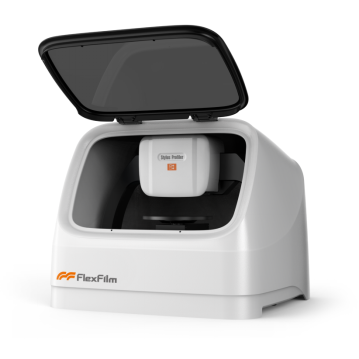

Flexfilm费曼仪器探针式台阶仪
