在半导体、光伏、LED 和 MEMS 器件领域，台阶高度和膜厚的精确测量直接决定材料质量和生产效率。但说实话，很多工程师在选型时挺纠结的：传统接触式探针容易划伤样品，柔性薄膜上更是测不出可信数据。是要分辨率还是要速度？是照顾硬质材料还是兼顾柔性样品？这类取舍在产线和实验室里天天发生。

费曼仪器（Flexfilm）给出的答案不是"二选一"。作为国内领先的薄膜厚度测量方案提供商，Flexfilm探针式台阶仪走的是"全都要"的路线：亚埃级分辨率、1nm的台阶高度重复性，配上500万像素高分辨率彩色摄像机和360度旋转θ平台，这套配置让表面微观特征的精准表征和关键参数定量测量不再是两难选择。

下面我们基于实测，把Flexfilm探针式台阶仪这台设备的真实表现拆开看看。

一、硬件架构与核心参数

选设备不能只看最大量程，传感器架构和运动控制的协同才是关键。Flexfilm探针式台阶仪在 Z 轴驱动和 XY 平面扫描之间做了物理解耦——压电陶瓷负责纳米级垂直位移，高刚性导轨保证水平直线度。这套设计的好处很直接：测量时垂直方向的微调不会"拖累"水平扫描精度。

参数方面，垂直分辨率和重复性是最值得盯着的两个数字。Flexfilm探针式台阶仪的垂直分辨率达到亚埃级别，而 1nm 的台阶高度重复性意味着同一位置反复测十次，数据不会乱跳——这是判断设备稳不稳的硬指标。

另外值得一提的是超微力恒力传感器。传统探针在接触样品时多少会施加压力，软性材料一压就变形。Flexfilm探针式台阶仪把这个力控制在极低量级，基本实现了"无接触损伤"的精准测量。配合 500 万像素彩色摄像机，样品表面的微观特征可以看得清清楚楚，定位选点和测量区域划定都省了不少事。

二、台阶高度测量：精度到底怎么样

台阶高度是检验垂直精度最直接的标准。我们用标称值 10nm、50nm 和 1μm 的三组标准台阶做了反复测试。

10nm 微小台阶上，测量曲线在台阶边缘过渡干净，没有出现过冲和振铃。连续十次测量，平均值与标称值的偏差在 ±0.3nm 以内，相对误差不到 3%。这靠的是高信噪比探测器加上机身的隔振设计。

台阶拉到 1μm 时，考验的是动态范围和线性度。有些低端设备在大落差时非线性失真很明显，测出来的值偏小。Flexfilm探针式台阶仪在这个量级保持了很好的线性响应，边缘处理也到位——台阶的上升沿和下降沿最容易出现"圆角化"假象，它的自适应聚焦算法把这个假象压到了最低，接近 90 度的陡直侧壁也能还原出来。

三、不同材质的粗糙度扫描

表面粗糙度测量对材质反射率和透明度很敏感。我们选了三种典型材料：高反光的抛光硅片、低反射率的黑色阳极氧化铝、半透明的玻璃基板。

高反光材料上，设备自动调整增益和曝光时间，散斑噪声被压下去了，Ra 值波动很小，纹理细节清晰。黑色阳极氧化铝这种"吸光"材质是很多光学设备的噩梦——信号太弱，高频细节直接丢失。Flexfilm探针式台阶仪的高灵敏度传感器在这里撑住了，表面微细磨痕特征完整保留，粗糙度参数跟接触式粗糙度仪的对标结果一致性很好。

半透明玻璃基板就比较麻烦，光线穿透表面再被底层反射回来，会产生鬼影干扰。Flexfilm探针式台阶仪的去干扰模式通过光谱滤波剥离了基底杂散信号，只提取最上层的表面信息。对光学元件来说，这意味着粗糙度数据反映的是真实的加工质量，不是内部结构的干扰。

四、柔性薄膜：专用探针的适配能力

柔性电子材料是近年来的大热点，也是微纳测量的一个坑——常规探针或强聚焦光束很容易刺破或压陷 PET、PI 这类薄膜，测出来的数据完全没有参考价值。

Flexfilm探针式台阶仪在这个场景下的表现值得单独说说。它的超微力恒力传感器把作用力控制到了极低水平，再配合 360 度旋转 θ 平台和 Z 轴升降平台，样品姿态调节灵活，不用反复装夹。

我们对 25μm 厚的 PI 薄膜做了对比测试。普通模式下薄膜表面出现了肉眼可见的压痕，凹陷深度远超真实粗糙度。切换到柔性模式后，扫描轨迹平稳流畅，表面没有任何可见形变。更重要的是，薄膜表面的微小褶皱和涂层不均被准确捕捉到了——这些数据对于评估柔性电路的导电均匀性和封装可靠性非常关键。所以，针对特殊材质的硬件适配不是"加分项"，是"必需品"。

五、半导体与光学元件的实战表现

半导体封装中，TSV 硅通孔的深度和侧壁角度是核心管控点。我们测了一批深径比 5:1 的 TSV 样品。Flexfilm探针式台阶仪的高景深加大角度倾斜扫描拿到了通孔底部的完整形貌，锥角和底部平整度都算得清清楚楚。刻蚀工艺常见的"底切"和"瓶颈"缺陷也能有效识别。

光学元件方面，我们测了自由曲面镜的面型精度。这类表面曲率变化大，单次扫描很难覆盖全场。Flexfilm探针式台阶仪用自动拼接算法把多个子区域无缝融合，生成了全口径三维面型图。去除理想面型后的残差 RMS 值达标，局部高频波纹误差也被清晰定位。

两个案例说明同一件事：这台设备在实验室和产线之间没有明显落差，两种场景都能打。

六、客观看待局限性

吹得再好，物理规律不会因为品牌改变。

首先是斜率限制。局部倾角超过传感器接收孔径角（约 70 到 80 度）时，反射光回不来，就会信号缺失。我们对近乎垂直的侧壁（大于 85 度）做测试，确实出现了盲区，这是光学原理决定的，换什么设备都一样，只能靠改变摆放角度或多角度拼接来弥补。

其次是视场和分辨率的矛盾。大范围拼接要维持速度，横向采样密度就会下降。需要同时看宏观形貌和微观缺陷的话，得分区域、分倍率多次扫描，操作上确实麻烦点。

还有，表面镜面反射强且形状极不规则的样品，自动对焦偶尔会失锁，得人工干预。认清这些边界，检测方案设计时才能留出合理的容错空间。

七、长期运行稳定性和环境抗扰

产线环境不像实验室那么干净。温度波动、地面振动、电磁干扰，哪个都能让精度崩掉。

我们做了 72 小时连续运行，环境温度在 20℃ 到 26℃ 之间自然波动，没有额外加温控罩。热漂移控制在每小时 10nm 以内，温度稳下来之后漂移还会进一步降低——低热膨胀系数机身加实时热补偿算法起了作用。

抗振方面，设备放在普通实验台上，模拟附近有人走动和轻型设备运行。内置的主动隔振和软件滤波把基底噪声压住了，重复性指标没有明显恶化。也就是说不一定要建独立防震地基，普通洁净室或车间就能部署，省了不少基础设施成本。

八、软件算法：被低估的关键一环

硬件给的是数据上限，软件决定你能摸到多高。

Flexfilm探针式台阶仪配套软件的自适应去噪算法做得不错。跟传统高斯滤波不一样，它能区分真实表面纹理和高频电子噪声——平滑背景的同时，尖锐的峰谷特征不丢。测含微裂纹的样品时这一点尤其重要，过度平滑会把小缺陷漏掉。

面型拟合和误差分离功能也很实用。支持 Zernike 多项式、球面、非球面等多种数学模型做最佳拟合，一键生成残差图。测试中，通过软件校正系统本身的微小像差后，测量准确度提升了明显一个台阶。好的软件不是数据的"显示器"，是数据质量的"增强器"。

九、跟竞品比，优势和差距在哪

跟同价位国际主流产品比，Flexfilm探针式台阶仪有几个明显的差异点。

扫描速度是一大优势。同等分辨率下，并行采集架构比传统逐点扫描快约 40%，单个样品的检测周期大幅缩短。操作便捷性也更好——一键自动校准加智能参数推荐，新手不用折腾半天也能拿到高质量数据。

短板也有。超大行程（厘米级）的绝对精度保持上，部分竞品略胜一筹，更适用于大尺寸工件整体形貌检测。不过纳米级超高分辨率这个维度上，差距很小，更多取决于具体探头配置。

总的来看，Flexfilm探针式台阶仪在"速度-精度-易用性"三个维度上取得了不错的平衡，适合多品种、中小批量且对时效性有要求的研发和质检场景。竞品更偏向单一维度的极致性能或超大尺寸应用。

十、选购建议

说到底，选设备不是看谁参数表写得好，是看谁更匹配你的实际工艺。

如果你的主战场是半导体晶圆、光学镜片这类硬质材料的高精度检测，样品尺寸适中，Flexfilm探针式台阶仪的台阶测量能力和软件算法会让它在性价比上很有竞争力。涉及柔性薄膜、生物组织等软性材料的团队，它的超微力恒力传感器和低损伤探测模式则是实打实的刚性需求，在不破坏样品的前提下拿到真实数据，这个能力绕不过去。

反过来，如果你主要面对米级的大工件，或者需要测超过 85 度的陡直侧壁，可能需要考虑其他方案或多种手段结合。

最后一条建议：采购前带自己的典型样品去做现场实测，重点看重复性、边缘效应处理和对环境波动的敏感度。参数好看不如实测靠谱。设备特性跟工艺痛点对上了，才能真正发挥价值，不管是质量管控还是工艺优化，最后都得靠数据说话。费曼仪器（Flexfilm）在这个方向上，给出了一个值得认真考虑的答案。

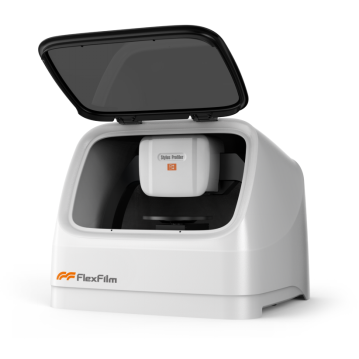

费曼仪器（Flexfilm）探针式台阶仪

技术支持：180-1566-6117

在半导体、光伏、LED、MEMS器件、材料等领域，表面台阶高度、膜厚的准确测量具有十分重要的价值，尤其是台阶高度是一个重要的参数，对各种薄膜台阶参数的精确、快速测定和控制，是保证材料质量、提高生产效率的重要手段。

✔ 配备500W像素高分辨率彩色摄像机

✔ 亚埃级分辨率，台阶高度重复性1nm

✔ 360°旋转θ平台结合Z轴升降平台

✔ 超微力恒力传感器保证无接触损伤精准测量

费曼仪器作为国内领先的薄膜厚度测量技术解决方案提供商，Flexfilm探针式台阶仪可以对薄膜表面台阶高度、膜厚进行准确测量，保证材料质量、提高生产效率。
