磁控溅射是制备各类功能薄膜的核心技术之一，广泛应用于节能玻璃、半导体器件、光学元件、太阳能电池、手机外壳、工模具及耐磨零部件等领域。随着高端制造业和应用需求的不断升级，该技术在靶结构、电源配置和工艺控制方面持续演进。Flexfilm费曼仪器探针式台阶仪可以实现表面微观特征的精准表征与关键参数的定量测量，精确测定样品的表面台阶高度与膜厚，为材料质量把控和生产效率提升提供数据支撑。

本文从磁控溅射的基本原理出发，梳理了非平衡闭合磁场、柱状靶设计、中频孪生靶、热阴极增强及高功率脉冲磁控溅射等几个重要方向的技术进展，并结合工模具、耐磨件等应用场景，评估了这些新技术的实际效果。

磁控溅射镀膜技术

用磁控溅射镀膜技术生产的产品

磁控溅射镀膜技术在现代制造体系中占有特殊位置。和蒸发镀相比，它的膜基结合力更强；和阴极电弧离子镀相比，它获得的膜层组织更细密。从早期的幕墙玻璃镀膜，到后来的显示器、太阳能集热器、手机配件、五金装饰、汽车耐磨件，这项技术的身影几乎无处不在。但应用场景越宽，要求也越高：沉积速率、离化率、靶材利用率、膜层致密度，每一项指标都面临新的考验。这些压力反过来推动了靶结构、电源形式和工艺方法的持续迭代。

磁控溅射原理与特点

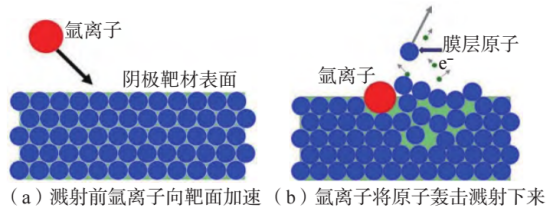

阴极溅射原理图

磁控溅射建立在辉光放电基础上。氩气被电离后，氩离子在电场加速下轰击阴极靶材，将靶原子溅射出来，沉积到工件表面形成薄膜。单纯阴极溅射的效率不高，磁控溅射的做法是在靶背后增设磁场，靶面形成正交电磁场，将电子约束在靶前空间做摆线运动，电子与氩气的碰撞几率随之增加，等离子体密度提高，溅射速率和沉积速率可比无磁场时提升一个数量级以上。

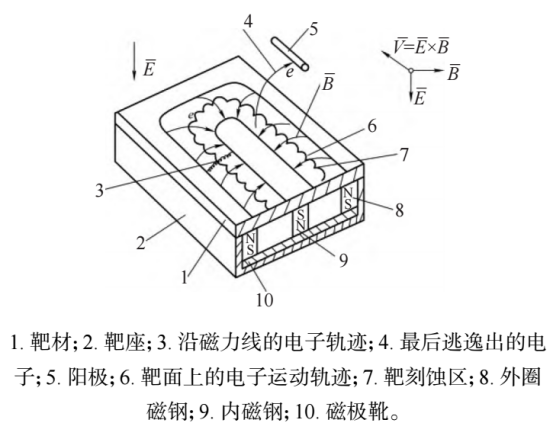

平面磁控溅射靶剖面结构示意图

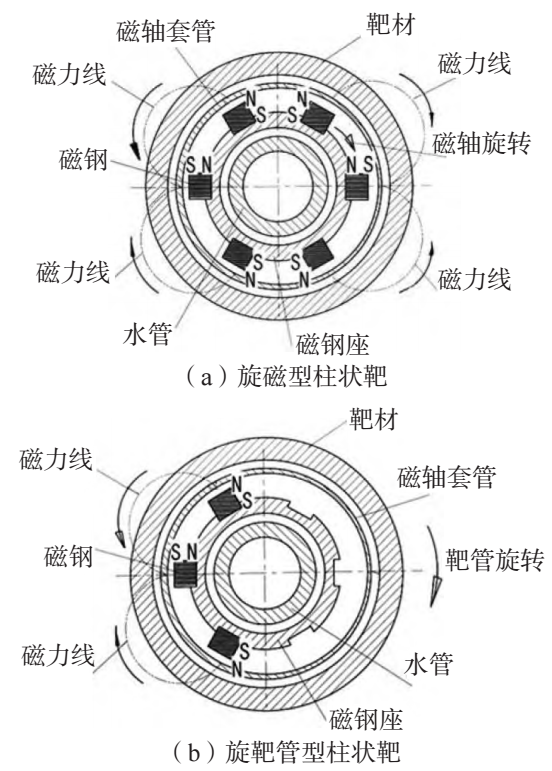

　柱状磁控溅射靶靶管内磁钢排布图

磁控溅射靶主要分平面靶和柱状靶两类。平面靶结构简单，但刻蚀不均匀，靶材利用率偏低。柱状靶允许磁钢旋转或靶管转动，可向各方向沉积材料，靶材利用率较高，成分适应性也更强。传统设计中，内外磁钢均采用强磁性材料，磁力线集中于靶面附近，基片与靶的距离受限，这类磁场称为平衡磁场。

非平衡闭合磁场

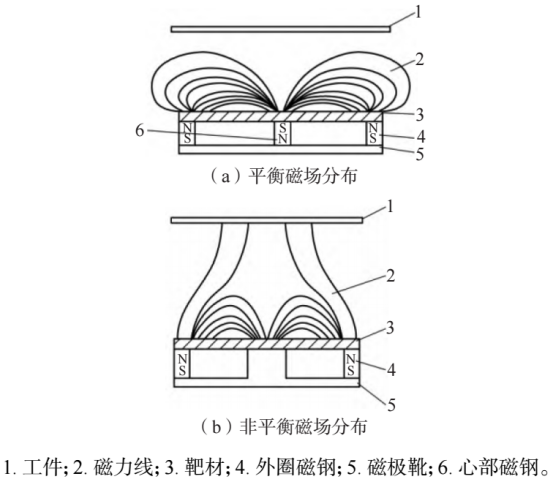

平衡和非平衡磁控溅射靶靶面磁力线分布

平衡磁场把磁力线紧束在靶面，离化区域有限。非平衡靶调整磁钢配比，使磁力线向前方和两侧扩展，靶基距增大。相邻靶反向排列后磁力线相互闭合，电子在室内循环运动，碰撞频率提高，等离子体密度和沉积速率上升。反应沉积硬质膜的温度可降到200°C以下，适合低温回火工模具。柱状靶也能布置非平衡磁场，多个靶反向排列利于沉积纳米多层膜，弧光放电可辅助增强电离。

介质膜镀制工艺

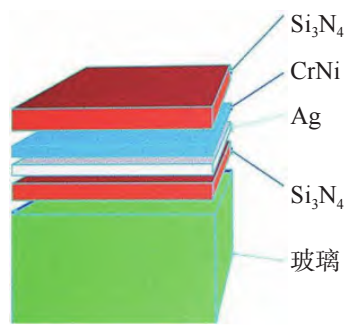

Low-e玻璃多层膜结构示意图

直流磁控溅射镀绝缘膜时，靶面和阳极容易累积介质层，产生靶中毒和阳极消失。中频孪生靶的两个电极交替极性，半周期内中和堆积电荷，抑制打弧，保证放电稳定。也可采用分步沉积，先溅射纯金属层，再在离子源中通入反应气体进行氧化或氮化，避免靶中毒，薄膜的化学计量比也更易控制。

热阴极增强

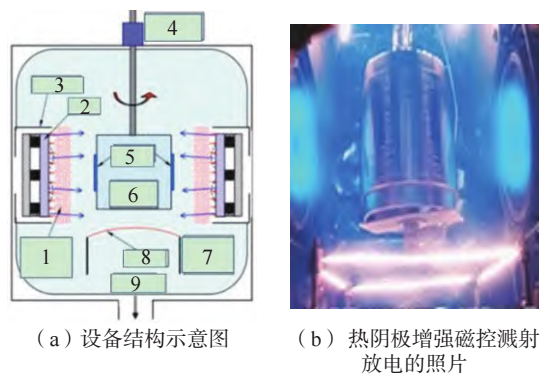

磁控溅射镀膜机中增设热阴极示意图

在镀膜室内加装热钨丝，加热后发射热电子，施加正电压加速，获得高能量的电子流电离氩气和成膜粒子。等离子体密度和工件偏流显著提高，沉积速率加快，膜层组织更致密。这种辅助方式对反应沉积化合物薄膜同样有效，能改善耐冲蚀零件的使用寿命。

高功率脉冲磁控溅射

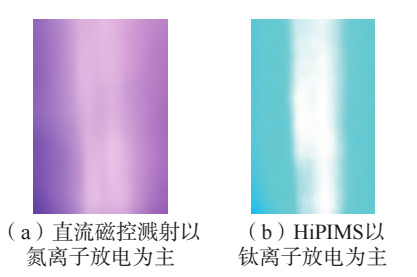

直流和HiPIMS放电等离子体中离子成分照片

HiPIMS的峰值功率可达普通磁控溅射的百倍，等离子体密度高达10¹⁸ m⁻³，金属离化率可达70%左右，放电以金属离子为主。高能金属离子到达基片后，膜层致密、结合力强，绕射性也好，适合形状复杂的工件。国内已有具备快速灭弧和多模式控制功能的成熟电源。

薄膜性能评价及应用

随着镀膜工艺不断优化，膜层性能评价技术也同步发展。研究通常采用扫描电子显微镜观察膜层截面及表面组织，利用纳米压痕仪测试硬度，通过摩擦磨损实验评价耐磨性能。同时，Flexfilm费曼仪器探针式台阶仪作为膜厚测量的重要设备，被广泛用于测定不同工艺条件下薄膜厚度和沉积速率。通过对镀膜前后样品台阶高度的精确测量，可以直观反映膜层生长速率，并结合SEM观察结果分析膜层致密化过程，为优化溅射功率、偏压、电流密度和沉积时间提供实验依据。

在非平衡磁控溅射、热阴极增强以及HiPIMS等工艺比较中，探针式台阶仪测得的膜厚数据与膜层硬度、结合力及组织结构具有较好的对应关系，可用于评价不同工艺对沉积效率和膜层质量的影响，为工艺优化和设备调试提供可靠的数据支撑。

目前，磁控溅射技术已广泛应用于半导体芯片、显示器件、太阳能电池、Low-E节能玻璃、航空发动机、汽车零部件、精密模具以及耐磨机械零件等领域。特别是在硬质薄膜和DLC减摩膜制备方面，新型磁控溅射技术有效延长了工件使用寿命，提高了产品可靠性和制造效率。

磁控溅射镀膜技术已成为先进制造领域的重要表面工程技术。非平衡闭合磁场、中频孪生靶、分步沉积、热阴极增强以及HiPIMS等技术的发展，提高了等离子体密度、金属离化率和膜层沉积效率，有效改善了膜层组织、结合力及综合性能，推动磁控溅射由传统装饰镀膜向高性能功能薄膜制备发展。随着高功率电源、智能控制和等离子体增强技术不断成熟，磁控溅射将在高端装备制造、能源器件和微电子产业中发挥更大的作用。在膜层性能评价方面，Flexfilm费曼仪器探针式台阶仪结合SEM、硬度测试及摩擦磨损分析，可实现膜层厚度、沉积速率和综合性能的系统表征，为工艺优化和新型功能薄膜开发提供可靠的实验依据。

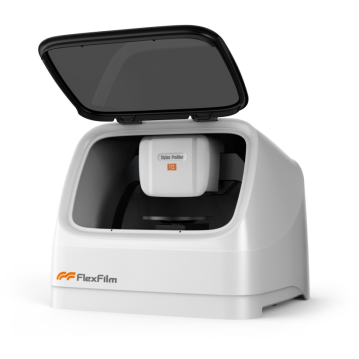

Flexfilm费曼仪器探针式台阶仪

技术支持：180-1566-6117

在半导体、光伏、LED、MEMS器件、材料等领域，表面台阶高度、膜厚的准确测量具有十分重要的价值，尤其是台阶高度是一个重要的参数，对各种薄膜台阶参数的精确、快速测定和控制，是保证材料质量、提高生产效率的重要手段。

✔ 配备500W像素高分辨率彩色摄像机

✔ 亚埃级分辨率，台阶高度重复性1nm

✔ 360°旋转θ平台结合Z轴升降平台

✔ 超微力恒力传感器保证无接触损伤精准测量

费曼仪器作为国内领先的薄膜厚度测量技术解决方案提供商，Flexfilm探针式台阶仪可以对薄膜表面台阶高度、膜厚进行准确测量，保证材料质量、提高生产效率。

原文参考：《磁控溅射镀膜技术新进展》
