椭偏应用 | AR光波导用高折射率元件UV固化制备与椭偏表征
AR技术近年快速扩张,消费电子、工业培训、医疗等领域都在推着它往前走,对高折射率光学元件的需求越来越迫切,折射率越高,器件越紧凑,视场角越大,沉浸感越强。金属氧化物(ZrO₂、TiO₂、Nb₂O₅等)折射率高、透光好、耐老化,是这类元件的首选材料,但传统制备手段拖了后腿:气相沉积成本高、耗时长,设备投入大;溶胶-凝胶法要高温烘烤,跟不少基板合不来,膜面还容易粗糙开裂,带出雾度和散射。Phosio开发的UV固化金属氧化物前驱体技术,折射率在n=1.30到2.35之间可调,涂层原子级平整,100°C低温就能加工,绕开了高温和不兼容的老问题。本文展示的是用这套技术制备光学光栅的初步成果。费曼仪器(Flexfilm)全光谱椭偏仪可以非接触对薄膜的厚度与折射率的高精度表征,广泛应用于薄膜材料、半导体和表面科学等领域。
实验方法
折射率靠调配方来控制:组合物比例、试剂浓度、溶剂选型和反应条件都是可调变量,配合实验设计方法把透明度和雾度优化到位。材料不含纳米颗粒,粘度最低1.5 cP,旋涂起来很顺畅。
基板先做等离子清洗,在硅片上3000 rpm旋涂30秒,365 nm波长UV固化(约5 J/cm²),再进烘箱5到15分钟完成固化。
膜厚和折射率用光谱椭偏仪测量,建模分析时模型含薄SiO₂层。透过率用光谱仪测试。雾度在520 nm处以总积分散射法测定,配积分球,可反向校验椭偏模型的反射和透过率数据。SEM图像在双束电子显微镜上采集,镜筒内探测器、浸没模式、15 kV,样品不镀膜直接观察。
实验结果
这批UV反应性前驱体的固化机制是UV照射下金属-配体键断裂,直接生成高折射率薄膜。调配方参数就能改变折射率,PhosioLux®系列目前覆盖n=1.30到2.35。膜层全无机,表面平整、雾度低,热稳定性和机械稳定性都不错。跟溶胶-凝胶法最大的区别在于:低温UV固化就能长出均匀致密的金属氧化物或金属氧化物氢氧化物层,不用高温烧。

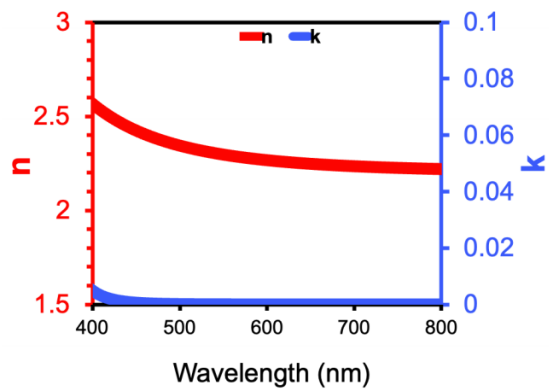

高折射率薄膜经250°C烘烤后的色散曲线示例
结果显示550 nm处折射率约2.30。膜很耐用,但厚度卡在300 nm以内。250°C做到这个折射率水平,市面上还没有同类技术能比。不过对OLED这类应用来说,2.30偏高了,所以团队又开发了一个100°C超低温固化的版本。

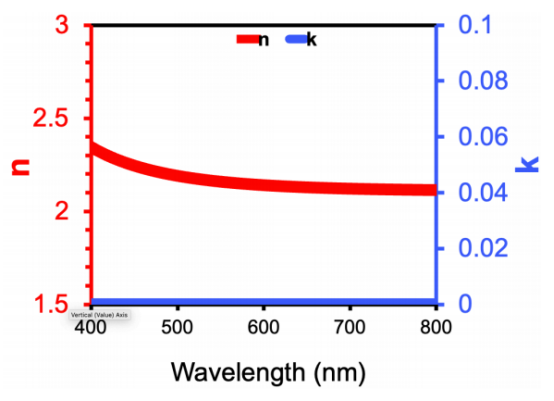

沉积薄膜经UV固化及100°C烘烤后的色散曲线
结果显示550 nm处折射率约2.16,可见光区消光系数k始终为零,基本不吸光。

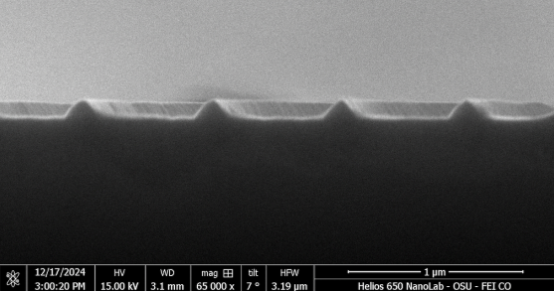

折射率为2.25的光栅在硅基板上的截面SEM图像
折射率2.25、沉积在硅片上。周期结构清晰、均匀,侧壁光滑,缺陷很少,对PhosioLux®薄膜往AR波导和衍射器件方向推进来说,这是一个实质性的实物验证。

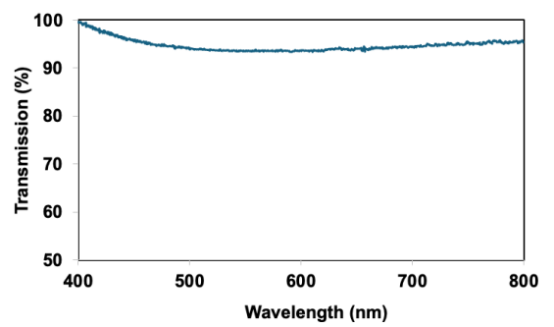

厚度约100 nm、折射率n=2.30的薄膜在高折射率玻璃上的光学透过率
透过率结果显示:约100 nm厚、折射率2.3的膜涂在康宁高折射率玻璃(n=2.0)上,可见光透过率超90%,有些波长接近100%,跟椭偏仪测出的低吸收结果吻合。部分波段透过率下降,是因为涂层折射率比基板高,产生反射和滤光效应。
这套金属氧化物油墨配方有几个特点:UV固化、无纳米颗粒、粘度极低,100°C低温就能烤出高折射率薄膜。折射率在1.30到2.35之间可以精细调节,膜层不吸光、透光好,无机成分让它在耐热和耐化学腐蚀方面表现不错。光栅做出来了,算是走出了第一步。AR/VR器件、OLED以及先进光学市场,都是薄膜可以发力的方向。
技术支持:180-1566-6117

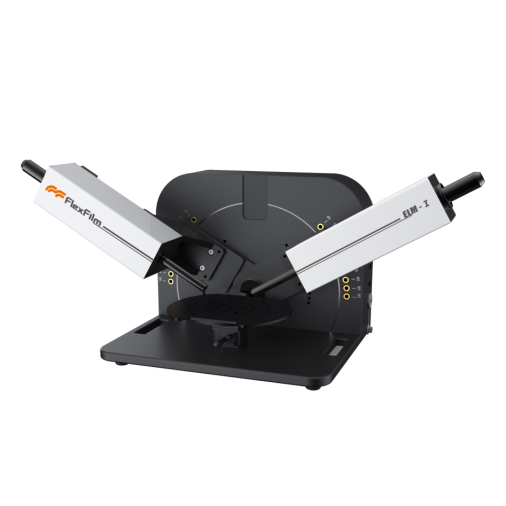

费曼仪器(Flexfilm)全光谱椭偏仪拥有高灵敏度探测单元和光谱椭偏仪分析软件,专门用于测量和分析光伏领域中单层或多层纳米薄膜的层构参数(如厚度)和物理参数(如折射率n、消光系数k)
n 先进的旋转补偿器测量技术:无测量死角问题。
n 粗糙绒面纳米薄膜的高灵敏测量:先进的光能量增强技术,高信噪比的探测技术。
n 秒级的全光谱测量速度:全光谱测量典型5-10秒。
n 原子层量级的检测灵敏度:测量精度可达0.05nm。
费曼仪器(Flexfilm)全光谱椭偏仪能非破坏、非接触地原位精确测量超薄图案化薄膜的厚度、折射率,结合费曼仪器(Flexfilm)全流程薄膜测量技术,助力半导体薄膜材料领域的高质量发展。
原文参考:《Innovative Fabrication of High-Refractive-Index Components for Augmented Reality Using UV-Curable Metal Oxide Precursors》
