半导体光学制程中，薄膜沉积厚度与折射率的表面均匀性直接决定器件功能与效率。传统旋转球面蒸发系统因蒸发源至球面基板各点距离不等，中心厚、边缘薄，镀膜均匀性长期徘徊于2%—5%，须借助MASK挡板反复修正，工艺繁琐，成本高企。ALD设备虽均匀性可控，但价格高昂、单炉周期长达48小时，成本与产能难以兼顾。费曼仪器（Flexfilm）全光谱椭偏仪可以非接触对薄膜的厚度与折射率的高精度表征，广泛应用于薄膜材料、半导体和表面科学等领域。

本文以蒸发镀膜设备为改造对象，将其旋转球面蒸发系统升级为可调角度行星蒸发系统，并以椭圆偏振仪为核心检测手段，对TiO₂、SiO₂、Al₂O₃三种膜料的五款单层膜产品开展膜厚与折射率均匀性验证。改造后同规格产品膜厚均匀性由3.16%降至0.45%，膜厚与折射率均匀性稳定于1%以内。

实验方法

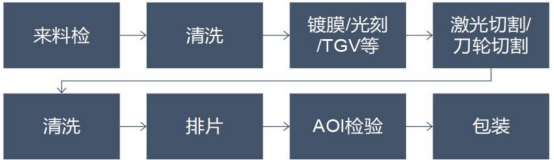

半导体光学产品生产流程

改造对象为蒸发镀膜设备，腔体Φ1550×1800mm，双电子枪蒸发，配备23cm RF离子源，真空系统由机械泵、双扩散泵与Polycold构成，极限真空7.0×10⁻⁵Pa以下。设备由三大子系统构成：真空系统以机械泵为前级泵抽低真空，油扩散泵抽高真空，过渡时间约30分钟；蒸发源系统采用电子束加热蒸发法，蒸发材料置于水冷铜坩埚中经电子束直接加热气化，离子源辅助沉积成膜；膜厚控制系统由光控与晶控协同运行，光控利用干涉效应和光谱分析间接监控膜厚，晶控基于石英晶体质量负荷效应和压电效应进行实时频率监测。

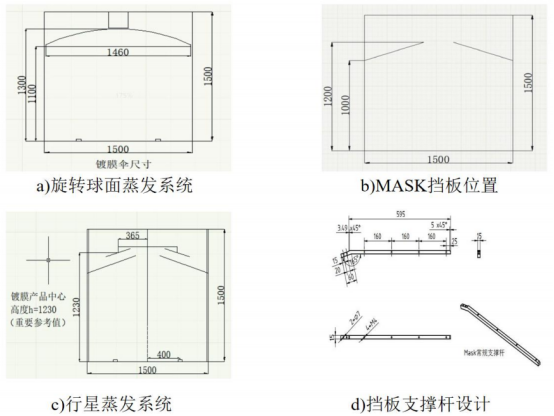

改造方案示意图（图中单位均为 mm）

改造方案以SolidWorks三维建模为基础，设计5工位行星架，适用于12英寸晶圆，镀膜盘夹具直径420mm，齿轮传动比1:2.99，镀膜盘角度可调范围0°—45°。齿轮材料选用42Cr合金钢并经表面氮化处理以延长使用寿命。中心旋转轴采用304高强度合金材料制造，经热处理提升耐磨性与抗疲劳性能，通过专用螺柱穿过长腰孔连接镀膜机顶部，保持大齿轮静止。组装完成后依次开展运动协调性测试、真空密封性检测和控制系统功能验证。

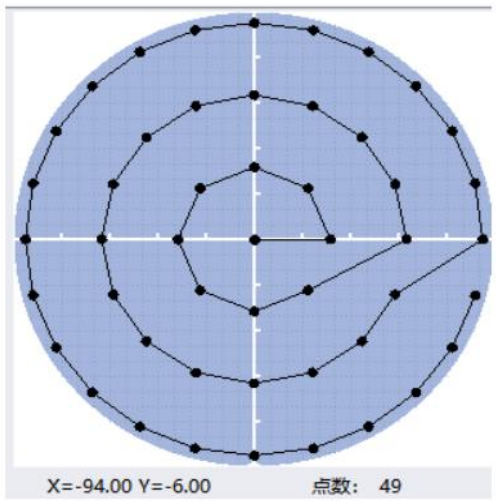

椭偏仪测量点位与轨迹

检测环节使用椭圆偏振仪。该仪器通过测量穆勒矩阵、椭偏参数（Ψ, Δ）、透射率与反射率等参数，精确表征光学薄膜的几何形貌和光学特性，硬件涵盖机械臂、测距仪、起偏臂、机架、样品平台、自动Z轴和X-Y位移平台。检测采用49点位和21点位两种测量轨迹，均匀性计算公式为Uniformity = (Max - Min)/(2 × Average)。

实验结果

五款产品涵盖TiO₂、SiO₂、Al₂O₃三种膜料，检测结果如下：

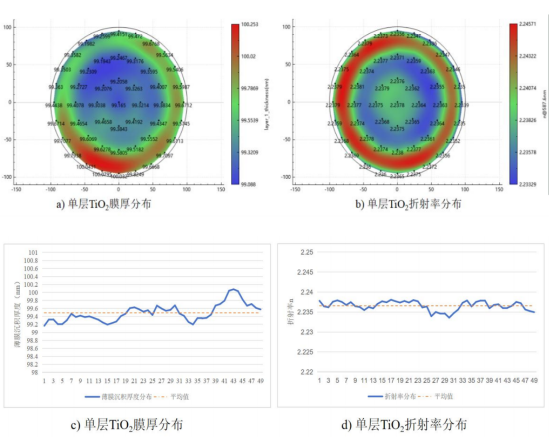

产品ST-1的膜厚与折射率分布

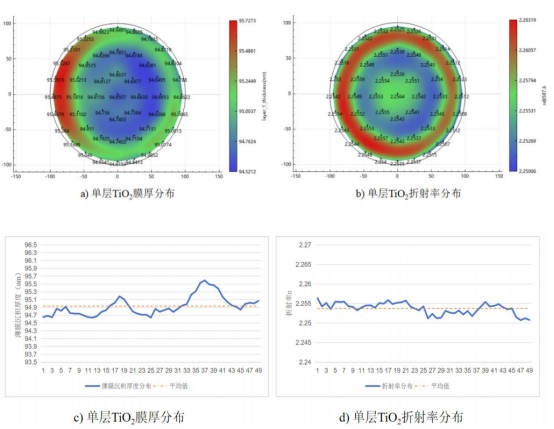

产品ST-2的膜厚与折射率分布

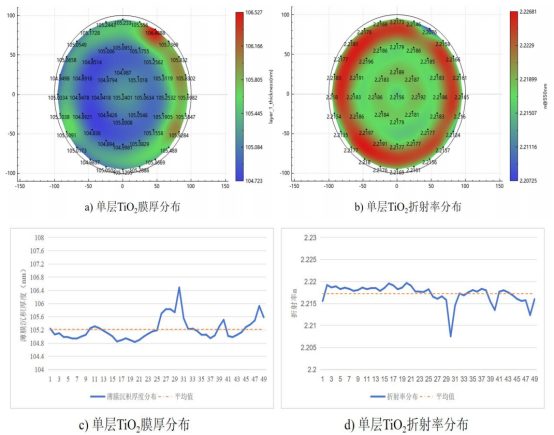

产品ST-3的膜厚与折射率分布

49点位测量轨迹下，三款TiO₂晶圆中，ST-1厚度平均值99.49nm，均匀性0.46%，折射率平均值2.2366，均匀性0.10%；ST-2厚度平均值94.93nm，均匀性0.50%，折射率平均值2.2537，均匀性0.13%；ST-3厚度平均值105.22nm，均匀性0.79%，折射率平均值2.2173，均匀性0.27%。

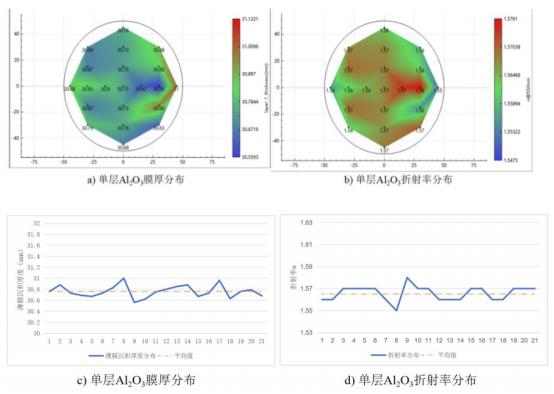

产品4的膜厚与折射率分布

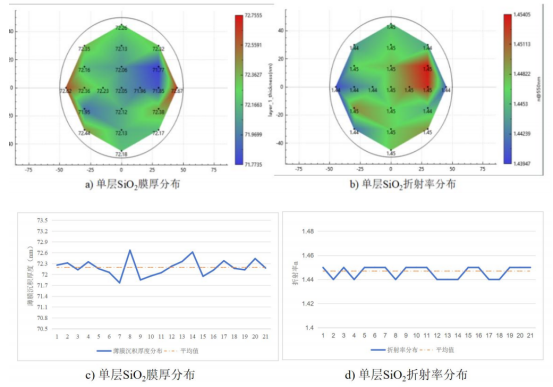

产品5的膜厚与折射率分布

21点位测量轨迹下，Al₂O₃晶圆（产品4）厚度平均值30.53nm，均匀性0.45%，折射率平均值1.5650，均匀性0.73%；SiO₂晶圆（产品5）厚度平均值72.20nm，均匀性0.62%，折射率平均值1.4470，均匀性0.48%。

五款产品膜厚均匀性与折射率均匀性全部低于1%，其中ST-1两项指标均小于0.5%。设备改造前后同一规格产品对比显示，膜厚均匀性从3.16%降至0.45%，改造效果达到设计预期。

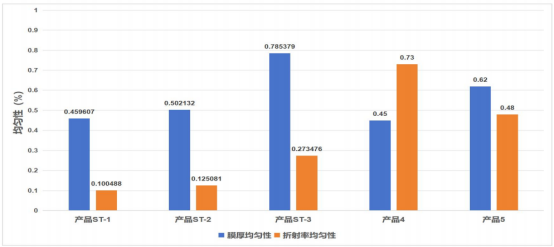

产品均匀性分布

影响膜厚均匀性的关键因素已厘清：工件盘中心与边缘温差超30℃引发凝聚系数差异，高温区膜薄、低温区膜厚；基板倾斜对大尺寸晶圆均匀性影响突出，须确保基板固定牢靠；蒸发源类型与位置选择直接关系沉积分布；真空度波动引起蒸发特性参数变化，导致中心与边缘光学厚度偏差；系统振动和温度变化造成运动轨迹偏移。

可调角度行星蒸发系统的改造效果经椭偏仪验证已达到设计预期。行星蒸发系统以公转与自转的复合运动模式优化蒸发物质在基片表面的沉积分布，主被动轴传动比1:2.99的设计使膜厚均匀性稳定于1%以内。椭圆偏振仪凭借穆勒矩阵和椭偏参数的多维度测量能力，为膜厚与折射率均匀性提供了精确可靠的表征手段。后续优化将聚焦基板温控PID修正、基板固定防倾斜、多蒸发源组合配置以及系统稳定性提升。

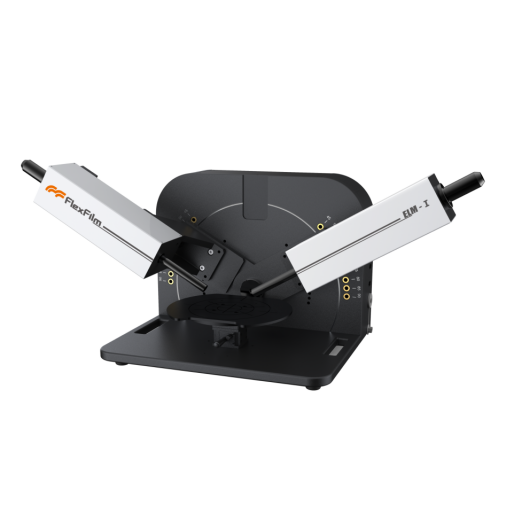

费曼仪器（Flexfilm）全光谱椭偏仪
