氮化硅（SiNx）薄膜因为高硬度、高透光、化学稳定且折射率可调，在光电、集成电路和太阳能电池里都用得很广。光伏电池表面那层SiNx，既是增透膜也是表面钝化层，转换效率能明显提上来。减反膜的关键在折射率：它直接管着光吸收，数值接近2.0时抗反射最利索、透射率也最高，所以把折射率稳在2.0上下，是做减反膜的硬指标。费曼仪器（Flexfilm）全光谱椭偏仪可以非接触对薄膜的厚度与折射率的高精度表征，广泛应用于薄膜材料、半导体和表面科学等领域。

本研究改用正交实验来压缩试错规模：在自研的Cat-CVD上，系统考察反应压力（P）、SiH4:NH3、SiH4:H2和衬底温度（Ts）四个因素，对折射率、消光系数、均匀性、沉积速率这四项的影响，用最少的实验次数把主导因素和最优窗口摸出来。

实验方法

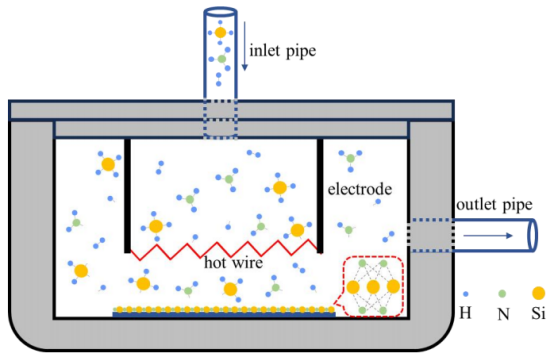

基于Cat-CVD（以SiH₄、NH₃和/或H₂为气源）沉积氮化硅（SiNₓ）薄膜示意图

先交代一下Cat-CVD的沉积过程。它不靠气体分子互相碰撞产生活性基团，而是用加热到 2000 K以上的催化热丝去裂解气源。H2在热丝表面拆成H原子；NH3先吐出H、NH、NH2 这些活性基团（热丝过 2000 K 时分解率约 50%），接着在气相里经NH2 + H → NH + H2 等反应生成NH，N原子稳态浓度低，很快就被消耗掉；SiH4在高温热丝上主要裂出Si和H原子，低温时受表面反应控制、高温时受质量输运控制，过量H2还会催出更多SiH3。

这些活性基团要过三道关：先在热丝表面被裂解，再带着接近热丝温度的高能量、靠很长平均自由程（腔压可低到约 1 Pa）几乎不碰撞地飞向衬底，最后在表面经历气-固、迁移聚合和应力调整。整个体系分两个温区，热丝负责供给基团能量和主要化学键，衬底温度只是辅助，所以衬底哪怕只有 25–200 ℃，SiNx 也能长出来。

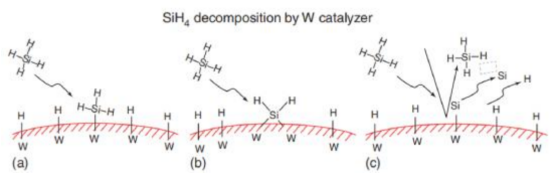

(a)热丝温度＜室温(b)室温＜热丝温度＜1000 ℃(c)热丝温度＞1000 ℃

实验拿直径100 mm的圆形玻璃片当衬底，酒精加超纯水洗净，再用SiH4、NH3、H2热催化沉积480 s。四个因素各取三个水平（P：1/2/3 Pa；SiH4:NH3：1:10/1:15/1:20；SiH4:H2：1:0/1:5/1:10；Ts：60/150/250 ℃），按 L9(34) 正交表排成9组。

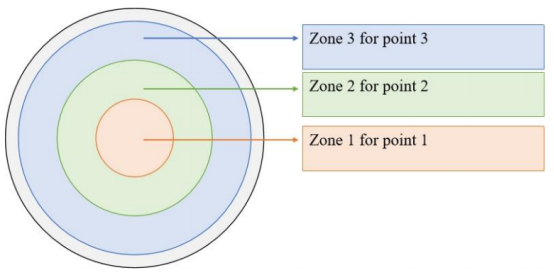

厚度测试区域选择示意图

薄膜性能靠几台设备一起确认：椭偏仪在633 nm、入射角 60° 下测折射率、消光系数和厚度，按菲涅耳方程反推光学参数；SEM 看表面形貌；FTIR 在 400–4000 cm−1 扫官能团；XPS 再定元素含量和键合。测试以样片圆心分三个环区（30/60/90 mm），每区随机取 3 点，点距拉得足够开，免得局部不均被误读，最后用极差和方差分析（ANOVA）从 9 组数据里找各因素的影响权重。

实验结果

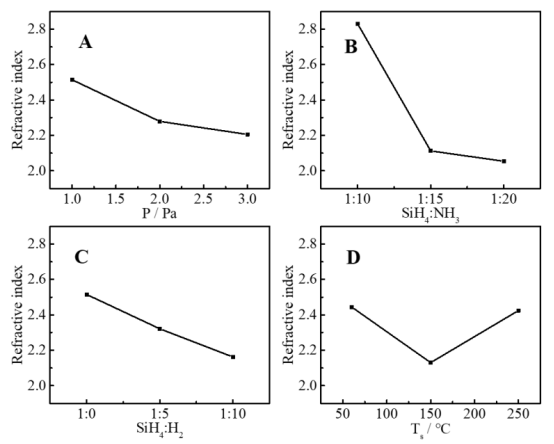

P (A)、SiH4 : NH3 (B)、SiH4 : H2 (C)和 Ts (D)对折射率的影响

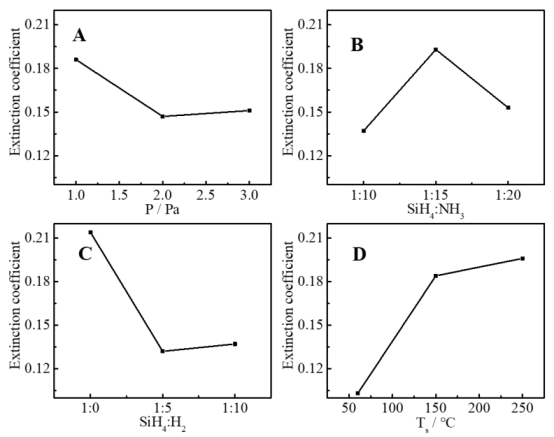

P (A)、SiH4 : NH3 (B)、SiH4 : H2 (C)和 Ts (D)对消光系数的影响

9 组实验给出的数值跨度很大。折射率最高3.306（1 号）、最低1.980（6 号）；消光系数从 0.056（9 号）一路到 0.271（8 号）；均匀性最好 4.39%（6 号）、最差 2.06%（7 号）；沉积速率落在 0.22–0.31 nm/s。

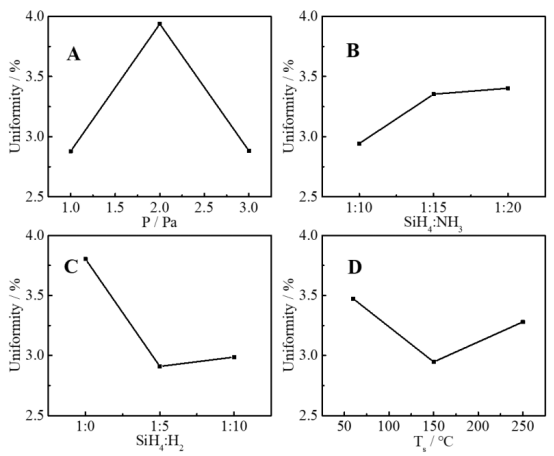

P (A)、SiH4 : NH3 (B)、SiH4 : H2 (C)和 Ts (D)对薄膜均匀性的影响

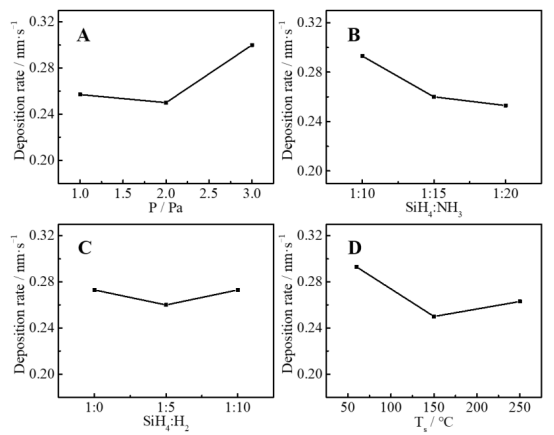

P (A)、SiH4 : NH3 (B)、SiH4 : H2 (C)和 Ts (D)对沉积速率的影响

极差分析排出各指标的主次。折射率由SiH4:NH3主导（SiH4:NH3 > SiH4:H2 > Ts > P）；消光系数换成了Ts主导（Ts > SiH4:H2 > SiH4:NH3 > P）；均匀性主要看P（P > SiH4:H2 > Ts > SiH4:NH3）；沉积速率同样是P最关键（P > Ts > SiH4:NH3 > SiH4:H2）。ANOVA的F值都没过95 %显著线（F0.05 = 4.46），于是改用贡献率，排出来的顺序和极差一致。反应压力对沉积速率贡献最大，高压会加速源气在热丝上的分解，自由基更容易结合成新键；衬底温度则左右成键和成核，沉积快慢基本由它定。

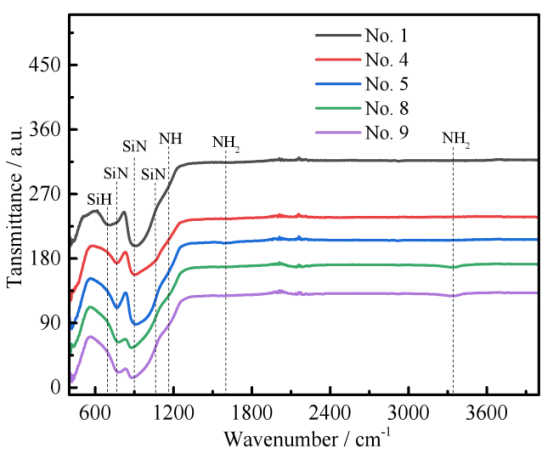

1、4、5、8 和9号SiNx薄膜的FTIR透射光谱

把几项指标合起来看，第9组条件（P=3 Pa、SiH4:NH3=1:20、SiH4:H2=1:5、Ts=60 ℃）最贴近目标：折射率2.026、消光系数0.056、均匀性2.97 %、沉积速率0.3 nm/s。

表征数据把原因讲明白了。FTIR 里 SiN 主峰约在 900 cm−1，随 SiH4:NH3 增大往高波数挪，这是 N 含量上涨带来的诱导效应；加了 H2 的样品（4、5、9 号）能钝掉部分悬挂键，结构更稳。XPS 解卷积显示样品全都是富 Si 的 SiNx，N/Si 从 1 号 0.17 爬到 9 号 0.75，离 Si3N4 的化学计量比 1.33 还差得远。Si2p 能拆出 Si-Si、Si-N、Si-N2~N4、Si-O 六个峰；1、4 号以 Si-Si 为主峰，Si-Si 越强折射率越高，5、8、9 号也是这个规律。消光系数随 Si 含量升高而变大（带隙收窄），顺序是 8 > 1 > 4 > 5 > 9，跟硅含量对得上。SEM 看过去，1、6 号表面有不规则凸起甚至 SiNx 块体，沉积明显不均；7、9 号平整，但 9 号放大后还能看到一些没完全融合的岛状结构，这就是它均匀性稍差的根源。

用正交实验优化自研 Cat-CVD，把SiNx的折射率做到了目标2.0附近，最优参数定为 P=3 Pa、SiH4:NH3=1:20、SiH4:H2=1:5、Ts=60 ℃，对应折射率2.026、消光系数0.056、均匀性2.97 %、沉积速率0.3 nm/s。统计结果说得很清楚：SiH4:NH3和SiH4:H2的比例主导折射率和消光系数，P和Ts则通过改变键合模式去影响均匀性。说到底，元素含量和键合类型的差异，才是 SiNx 薄膜性能不同的根子。这桩工作证明 Cat-CVD 能做出性能可控的 SiNx 薄膜，也给后面针对不同场景开发 SiNx、摸清华膜性能背后的机理，铺了一块底。

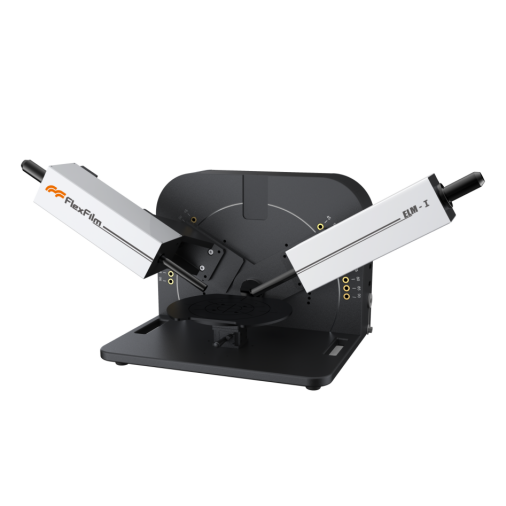

费曼仪器（Flexfilm）全光谱椭偏仪

技术支持：180-1566-6117

费曼仪器（Flexfilm）全光谱椭偏仪拥有高灵敏度探测单元和光谱椭偏仪分析软件，专门用于测量和分析光伏领域中单层或多层纳米薄膜的层构参数（如厚度）和物理参数（如折射率n、消光系数k）

n 先进的旋转补偿器测量技术：无测量死角问题。

n 粗糙绒面纳米薄膜的高灵敏测量：先进的光能量增强技术，高信噪比的探测技术。

n 秒级的全光谱测量速度：全光谱测量典型5-10秒。

n 原子层量级的检测灵敏度：测量精度可达0.05nm。

费曼仪器（Flexfilm）全光谱椭偏仪能非破坏、非接触地原位精确测量超薄图案化薄膜的厚度、折射率,结合费曼仪器（Flexfilm）全流程薄膜测量技术，助力半导体薄膜材料领域的高质量发展。

原文参考：《SiNx薄膜的Cat－CVD沉积及薄膜的性能研究》
