随着先进封装向Chiplet、3D集成和高密度互连发展，混合键合（Hybrid Bonding）正在成为重要的封装互连技术。与传统焊料凸点互连不同，混合键合直接实现Cu-Cu和介质-介质连接，可以提高互连密度，并降低互连结构中的寄生参数。Flexfilm费曼仪器探针式台阶仪可以实现表面微观特征的精准表征与关键参数的定量测量，精确测定样品的表面台阶高度与膜厚，为材料质量把控和生产效率提升提供数据支撑。

但混合键合对工艺表面的要求也随之提高。表面平坦度、粗糙度、洁净度、铜表面氧化状态以及键合对准精度都会直接影响最终键合质量。进入更小键合间距后，几十纳米级的表面高度差或对准偏移，都可能形成空洞、未键合区域、开路、短路以及后续分层。因此，检测与计量需要从键合后的结果检测，逐步覆盖到键合前表面状态、键合过程参数以及键合后的界面质量。

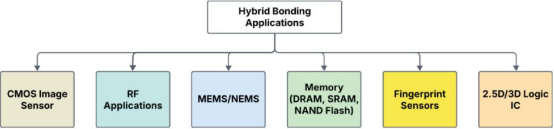

混合键合互连在各类电子技术中的应用

混合键合工艺四阶段

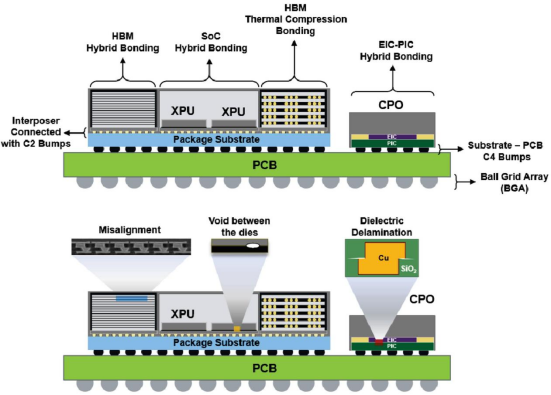

(a)采用混合键合技术的先进封装互连结构(b)混合键合中由制造引入的关键缺陷位置

表面平坦化靠化学机械平坦化（CMP）把铜焊盘和介质层磨到纳米级平整度和共面性。CMP造成的碟形凹陷、侵蚀或残余图形形貌会产生局部高度差，轻则形成空洞，重则引起电气断路或热循环中的分层，探针式台阶仪可以用于局部台阶高度、表面轮廓以及膜厚差异的检测。

表面活化用等离子体处理（氩气、氢气或合成气）配合湿化学工艺（甲酸、柠檬酸溶液），把铜表面的自然氧化物和有机残留物清掉，让表面恢复化学活性，为金属键的形成铺路。活化效果好不好，可以靠接触角测量、XPS和AES来定量评估。

精密对准在亚微米互连间距下要求±100纳米以内的定位精度。设备用光学或红外成像找对准标记，纳米级运动台修正平移和旋转偏移。热膨胀、机械振动、环境漂移都会干扰精度，操作起来并不轻松。

热键合在200~400°C退火条件下让铜原子跨界面扩散，形成连续的冶金连接。扩散质量跟压力、温度均匀性、升降温速率、表面清洁度都密切相关。铜和介质层的热膨胀系数对不上，控制不好就会出现翘曲、微裂纹或分层。

键合全流程检测

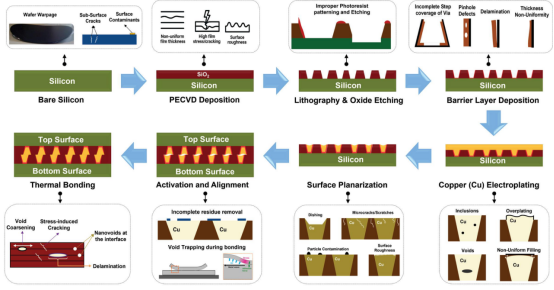

混合键合晶圆-晶圆工艺流程及各阶段产生的缺陷

从整个工艺流程来看，混合键合的检测对象至少包括四类：表面形貌、薄膜结构、界面缺陷和电学性能，不同检测方法各有侧重。检测不只在最后做，而是贯穿始终。

对于混合键合而言，这些数据可以与SAM、X射线、红外和全晶圆翘曲检测结果结合起来。比如，CMP后的表面台阶和轮廓数据用于评价局部平坦化状态；椭偏数据用于监控介质薄膜厚度及光学参数；四探针方阻仪数据则可以从电学角度评价薄膜或材料状态。不同计量结果之间形成互补，而不是由某一种设备承担全部检测任务。

两种配置各有取舍：晶圆-晶圆（W2W）全局均匀性和吞吐量好，但硅不透明限制了光学检测；管芯-晶圆（D2W）灵活、能选择性返工，可操作缺陷和局部不均匀性也更多。

缺陷来源

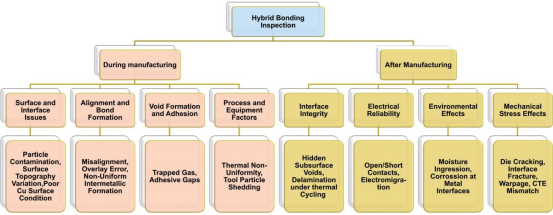

混合键合制造各阶段的缺陷检测分类体系

平坦度与表面缺陷里，CMP碟形凹陷、侵蚀、污染和氧化都会阻碍完全键合，互连电阻也跟着增大。纳米级表面粗糙度还影响范德华力主导的介质初始粘附。

对准与贴装误差中，50纳米的偏移就可能造成部分接触、开路或短路。夹持压力不均匀、管芯微小倾斜都会放大偏差，对准后要用高分辨率光学显微镜或散射测量来验证配准。

界面缺陷包括空洞、截留颗粒、残余水分和不完全铜扩散。这些东西一旦形成就成了应力集中点，热循环一来分层加速。堆叠材料光学透明度差，加上纳米级尺寸，检测难度很大。

机械与热翘曲方面，键合温度和压力引起应力驱动变形，热膨胀系数不匹配让晶圆弯曲，接触均匀性变差，铜焊盘对准也会随时间跑偏。

AI、实时计量与多模态融合

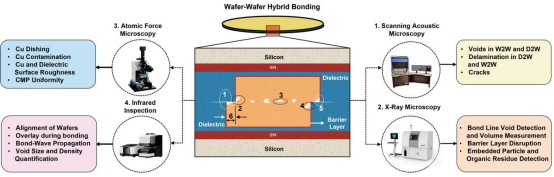

常规铜/介质混合键合中的潜在缺陷位置：(1)介质/阻挡层界面开裂(2)阻挡层-铜重叠(3)铜-铜表面粗糙度(4)电偶腐蚀(5)铜-介质重叠(6)对准偏差

AI正在重塑检测体系。卷积神经网络（CNN）和Transformer视觉模型能从声学、光学、电镜图像里自动提取缺陷特征，在标注数据集上训练后比规则算法准。物理信息神经网络（PINN）把键合压力、退火温度、晶圆曲率等工艺变量纳入考量，在键合前就预测缺陷概率，把检测从事后追查变成事前预防。原位传感器配上AI反馈回路，键合参数出了偏差马上就能调回来，亚100纳米的套刻精度靠这套闭环才稳得住。

单一方法覆盖不了所有失效模式。混合多模态框架把光学、声学、X射线数据灌进统一模型，用贝叶斯推断或深度学习做融合，跨模态关联特征，给出的质量判断比任何单一方法都靠谱。管芯-晶圆键合的在线检测也在跟上，透明载片加实时红外成像，每个管芯贴完立刻查位置和接触质量，不对就退掉。边缘计算在设备端就近处理数据，云端做跨批次学习，工业4.0的架构建起来了。

混合键合的核心竞争力来自高密度互连，但高密度也把表面平坦度、薄膜一致性、对准精度和界面完整性推向了纳米尺度。检测环节也需要随之变化。从CMP后的局部形貌，到介质薄膜厚度，再到材料电学参数和键合后的内部缺陷，不同阶段对应不同的计量方法。以Flexfilm探针式台阶仪、光谱椭偏仪和四探针方阻仪为代表的计量设备，可以分别承担局部形貌、薄膜结构和电学参数检测，再与全晶圆翘曲、光学/红外、SAM及X射线等检测手段配合，形成覆盖不同工艺阶段的多参数计量体系。对于先进封装而言，计量的价值不只是“测出一个结果”，更重要的是把表面、薄膜、材料、电学和键合状态的数据连接起来，为混合键合工艺提供可量化的过程控制依据。

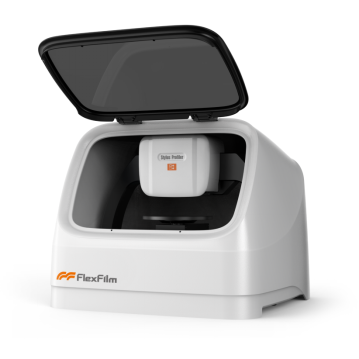

Flexfilm费曼仪器探针式台阶仪
