二维材料在单层形态下展现出与体材料迥异的性质。TMDs 中的 MoS₂、WS₂ 从体相间接带隙变成单层直接带隙，光学与输运特性随之大变，成为下一代光电子器件的热门候选。理解这类材料的光学行为，落脚点是复介电函数 ε(ω)。可单层材料的激子态对外界扰动极敏感，合成工艺、衬底、温度都会改写光谱；原子级薄的几何又使光程极短，常规光学手段的灵敏度和信噪比都不够。

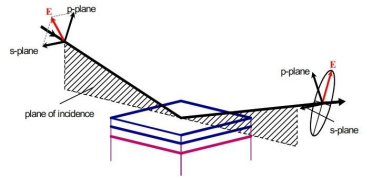

椭偏测量原理示意图

光谱椭偏术（SE）绕开了这个困境：它不直接测光强，而是测光与样品作用后偏振态的改变，以 Ψ（p、s 分量振幅比变化）与 Δ（相位差）两个参数反演出折射率 n、消光系数 k 与膜厚，精度达亚纳米级。非侵入、非破坏，对界面与各向异性敏感，SE 因此天然契合二维材料。费曼仪器（Flexfilm）全光谱椭偏仪可以非接触对薄膜的厚度与折射率的高精度表征，广泛应用于薄膜材料、半导体和表面科学等领域。

方法：制备、测量与建模

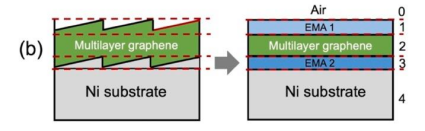

MLG/Ni 物理结构 → 多层光学模型映射

综述基于 2014–2025 年的文献，选取十篇代表性工作，覆盖石墨烯、单层与多层 TMDs、有机薄膜。样品制备有两条主流路线：机械剥离配合 PDMS 印章干法转移，得到高质量本征薄片，适合基础研究；CVD生长大面积、厚度可控的薄膜。衬底选择（Si/SiO₂、石英、镍）对测量影响显著。测量在45°–80°斜入射下进行，常用双旋转补偿器椭偏仪与变角光谱椭偏仪（VASE），光谱范围 210–1700 nm，配合多入射角及 Raman、光致发光、SEM-EDX 交叉验证。

数据反演是依赖模型的逆问题，模型越贴近真实样品结构，结果越可靠，拟合质量以均方误差（MSE）衡量。二维材料有两种建模表示：三维平板模型把它当作厚度 d 的均匀薄膜，二维片层模型则用片电导率 σ 描述无限薄层。镍上多层石墨烯的模型堆叠为空气 / EMA 粗糙层 / MLG 膜 / EMA 界面层 / Ni 衬底，粗糙度用 Bruggeman 形式的有效介质近似（EMA）处理。

各向异性也要进模型：许多 TMDs 是单轴晶体，介电张量分面内（ε∥）与面外（ε⊥）两个分量；低对称的 ReS₂ 需要三个独立分量。

描述介电函数的色散模型各有分工：Lorentz 管激子等束缚跃迁，Drude 管自由载流子，Drude-Lorentz 兼顾两者（如金属上石墨烯），Tauc-Lorentz 面向非晶半导体并引入光学带隙，Gaussian 振荡子适合有机膜，所有模型都须满足 Kramers-Kronig 因果性。逐点提取、临界点分析（用二阶导分辨重叠跃迁）、多角度迭代自洽等高级手段也常用，机器学习还能直接从原始数据推断光学常数。

结果：界面、激子与维度

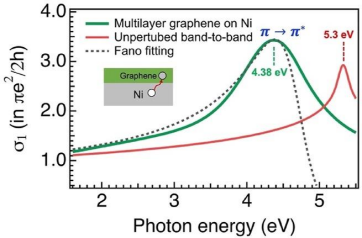

MLG/Ni 光学电导实部 σ₁，4.38 eV 峰

结果按材料体系逐个看。镍上多层石墨烯是最典型的界面案例：自由石墨烯的π→π*跃迁位于4.6 eV附近，SE测到它红移到4.38 eV，红移约220 meV，是界面电荷转移与π带—镍d 带杂化的直接光谱证据；宽带测量还在6.4 eV看到σ→σ*激子跃迁。Drude-Lorentz 模型在这里成功分离了自由载流子与束缚跃迁的贡献。

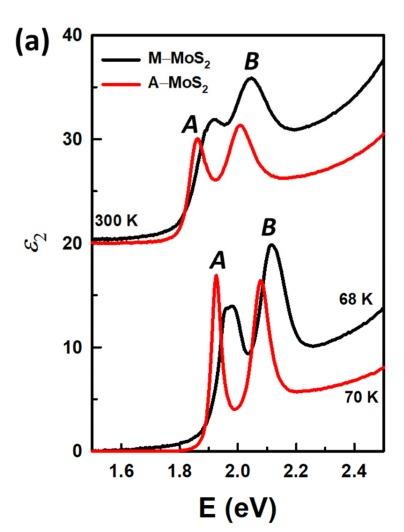

单层 MoS₂的ε₂，300K vs 68K

单层TMDs的介电函数由 A、B 两个激子峰主导，源于 K 点直接带隙加价带自旋轨道劈裂，A 激子处吸收可超过 15%。变温测量勾勒出激子—声子相互作用：温度从 300 K 降到 68 K，A、B 峰蓝移且明显变窄，声子“冻结”消除了室温下的非均匀展宽；低温谱还暴露出更细的结构：分裂为中性激子（A⁰、B⁰）和带电三子（A⁻、B⁻）四重峰。这个分裂并非普遍现象，而是与生长方法绑定：MOCVD 生长的 MoS₂ 清晰可见，APCVD、LPCVD 样品则没有，推测 MOCVD 引入了稳定三子布居的缺陷或非故意 n 型掺杂。SE 由此成为连接制备参数与多体光学现象的诊断工具。

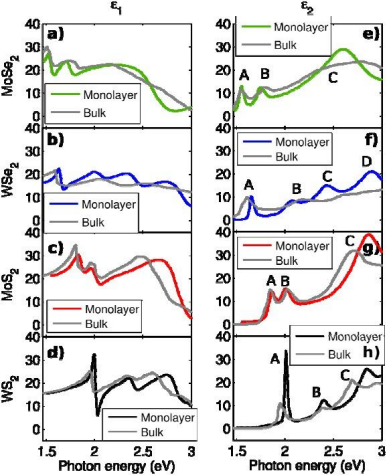

单层与体相 TMDs 的 ε₂ 对比

维度效应先看跃迁能量的移动。从体材料到单层，定域在过渡金属原子上的 A 激子只移动 10–80 meV，离域性强、硫族元素特征明显的 C、D 跃迁则蓝移达 150–300 meV，是介电屏蔽减弱与量子限域的标志。

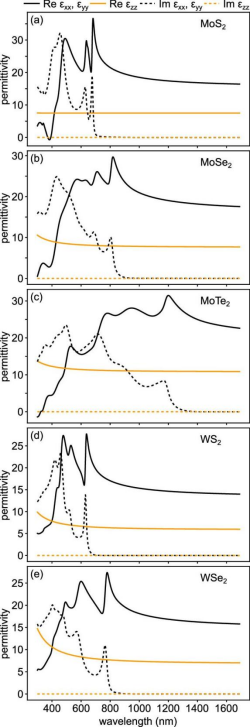

多层 TMDs 面内/面外介电分量

多层 TMDs 把各向异性推向极端：MoTe₂ 在 1550 nm 处面内折射率约 4.84，超过硅的 3.47，双折射 Δn 最高 1.54。穆勒矩阵椭偏术（MME）则解开了 ReS₂ 的双轴介电张量，并在 TaS₂、TaSe₂ 中发现了天然 II 型双曲色散：临界等离子波长（约 1110–1217 nm）以下面内介电实部为负、面外为正，无需人工纳米加工即可支持高波矢传播，用于超透镜、自发辐射增强与等离激元波导。有机薄膜点出工艺的作用：spiro-OMeTAD 的折射率存在深度梯度，需用梯度折射率模型表征；UV-臭氧处理衬底也会改变分子有序性与各向异性。

挑战与展望

SE 用起来也有代价。分析强依赖模型，层堆叠与色散模型选错会产生伪影甚至非物理结果；厚透明衬底的干涉效应把 Ψ、Δ 耦合在一起，分离超薄层的本征响应很费劲。常规椭偏仪光斑数百微米，表征小尺寸剥离片力不从心。表面粗糙度、吸附、应变等非理想因素必须纳入模型，否则会被误读为本征性质，而参数相关又带来拟合歧义：与 Raman、AFM、PL 互补、用正交信息约束模型，才是最稳妥的路子。宽带 SE 已给出单层与体相 MoS₂ 的完整介电函数：高介电常数、红外吸收可忽略。

展望方向上，光学常数数据库的扩充将为 FDTD、FEM 等计算光子学设计提供输入；原位实时监测、确定性椭偏术值得期待；人工智能有望自动选择模型、识别光谱特征，把表征推向高通量。SE 自身仍在演进，继续担当二维材料光电子研究的核心分析手段。

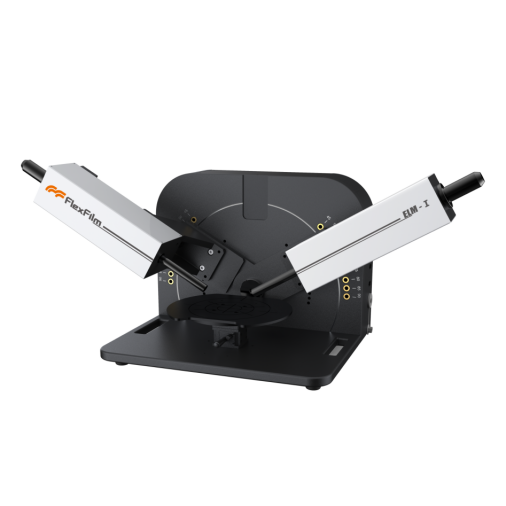

费曼仪器（Flexfilm）全光谱椭偏仪

技术支持：180-1566-6117

费曼仪器（Flexfilm）全光谱椭偏仪拥有高灵敏度探测单元和光谱椭偏仪分析软件，专门用于测量和分析半导体领域中单层或多层纳米薄膜的层构参数（如厚度）和物理参数（如折射率n、消光系数k）

n 先进的旋转补偿器测量技术：无测量死角问题。

n 粗糙绒面纳米薄膜的高灵敏测量：先进的光能量增强技术，高信噪比的探测技术。

n 秒级的全光谱测量速度：全光谱测量典型5-10秒。

n 原子层量级的检测灵敏度：测量精度可达0.05nm。

费曼仪器（Flexfilm）全光谱椭偏仪能非破坏、非接触地原位精确测量超薄图案化薄膜的厚度、折射率,结合费曼仪器（Flexfilm）全流程薄膜测量技术，助力半导体薄膜材料领域的高质量发展。
