原子层沉积（ALD）是先进微电子制造的关键使能技术。它把两种或多种气态前驱体交替通入反应腔，靠自限制的表面反应，在每半个循环里只完成一层化学吸附。反应位点被占满后反应自动停止，前驱体多通一点也不会多长，膜厚控制的精度因此能到亚纳米级。复杂的三维衬底上要长均匀的功能薄膜，ALD 是少数能兼顾精度与覆盖能力的手段。费曼仪器（Flexfilm）全光谱椭偏仪可以非接触对薄膜的厚度与折射率的高精度表征，广泛应用于薄膜材料、半导体和表面科学等领域。

单周期生长厚度：一个循环长多少

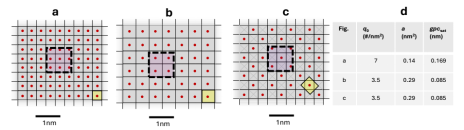

吸附位点、面积 a、q₀、gpc sat 的图解，正好承接 q₀= 1/a

每个 ALD 循环在表面新增的材料量，就是单循环生长量（GPC）。它有两种常见写法：一种是每循环的厚度增量 gpc_sat（nm），另一种是金属 M 原子面数密度的增加量 q₀（#/nm²）。q₀ 也可以理解为表面对该金属的吸附容量，与平均吸附位点面积 a 成反比，即 q₀ = 1/a；两种写法通过材料的质量密度成正比。

衡量 GPC 的一个参照是 ALD 生长材料的平均单层尺寸。行业里，GPC 通常最高做到每平方纳米约 7 个金属原子，换算成厚度大致落在 0.05–0.15 nm，只占单层的一部分。GPC 越高，单次循环堆的材料越多，达到目标膜厚就越快，所以过去的研究大多在追求更高的 GPC。

膜厚累积：循环数乘上单周期生长量

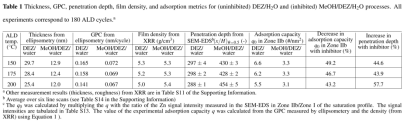

循环数 × GPC 的实测落点

知道了单周期生长量，膜厚就等于循环次数与它的乘积。理想情况下膜厚随循环数线性累积，GPC 只取决于所选前驱体与工艺温度，初期还可能受衬底表面状态的影响。

本文用二乙基锌（DEZ）／水体系生长氧化锌，180 个循环后，椭偏仪在 150、175、200 ℃ 下测得的膜厚分别是 29.7、28.4、25.4 nm，对应 GPC 0.165、0.158、0.141 nm/循环。温度升高，GPC 略有下降，膜厚随之变薄。

在平面晶圆上，这套算法很稳。麻烦在于衬底往往不是平的。

高深宽比结构里的上下厚度差异

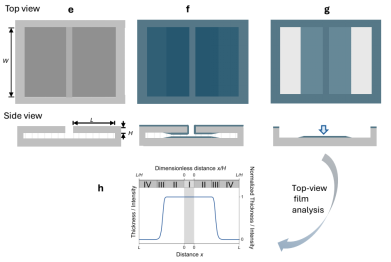

e–g 为 LHAR 结构示意，h 为饱和轮廓 I–IV 区

当衬底上有高深宽比（HAR）结构，深宽比动辄 100:1，本文采用的矩形横向高深宽比（LHAR）测试结构深宽比达 2000:1，反应物必须先扩散进深窄沟槽，才能与底部表面反应。该过程受扩散限制，分子进得越深越慢，结构内部会先形成一条向前推进的饱和前沿。于是同一个循环里，沟道开口处（上部）已经长满，越靠近底部膜越薄，深到一定程度几乎为零。

本文把这种沿深度的膜厚分布称为饱和轮廓，并按文献分成四段：I 区是沟道前方的开放区域；II 区从沟道入口算起，通常已经饱和，延伸到某个拐点；III 区是膜厚递减的吸附前沿，其斜率反映吸附动力学；IV 区膜厚接近零，属于未饱和区。薄膜没能穿透到沟道末端时，整段结构就处在部分保形状态；而沟道上下区域的厚度差异，正集中体现在 III 区这段斜坡上。

膜厚均匀性与保形性

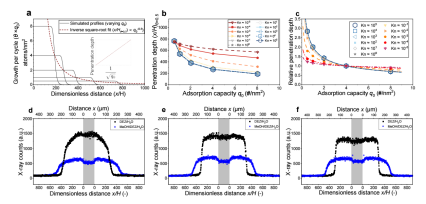

模拟趋势：a 为不同 q₀ 的饱和轮廓，b 为渗透深度对 q₀，c 为归一化后的相对趋势，d–f 为三个温度下 SEM-EDS 实测 Zn 轮廓

薄膜在所有表面都长得一样厚，这个性质叫保形性，在非视线可达区域和深孔底部最难达到，直接决定器件能不能用。

一个初看反直觉的结论是：GPC 越低，薄膜反而渗透得越深。本文的扩散-反应模拟覆盖了从克努森扩散（Kn ≫ 1）到分子扩散（Kn ≪ 1）的很宽区间，发现在克努森扩散条件下，渗透深度与 GPC 满足平方根反比关系，(x/H)_θ=0.5 = C·q₀⁻⁰·⁵，常数 C 取决于曝露量、温度与气体性质；分子扩散条件下曲线变平，对 q₀ 的敏感度下降，但反相关关系在所有扩散区间和粘附系数下都成立。

道理不复杂。把生长看作吸附过程而非厚度叠加：一个携带载荷原子的分子平均占据面积 a = 1/q₀，进入结构的 n 个分子覆盖面积 na，而结构宽度 W 固定，包覆深度满足 W·x PD = na，即 x PD = n/(W·q₀)。GPC 小，单位面积的吸附位点就少，同样多的分子能铺得更深。再考虑扩散的驱动力（分压梯度）随渗透深度增大而减弱、扩散越来越慢，就得到平方根反比关系。

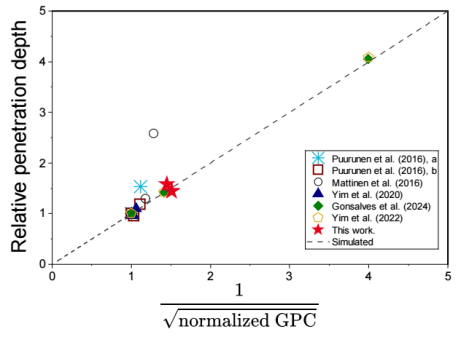

文献与本文数据落在同一条平方根反比曲线附近

实验验证了这一点。用甲醇作抑制剂，让它先占据部分羟基位点，由 DEZ 步骤决定的 GPC 就被压低。180 个循环后，ZnO 的 GPC 约为原来的一半，而 SEM-EDS 测得的渗透深度比标准工艺深约 50%。把文献中 Al₂O₃、TiO₂、金属 Ir 的数据与本文数据按各自基准样片归一化，都落在同一条平方根反比曲线附近。取 ZnO 工艺中 Zn 的典型值 7 和 2 #/nm²，低 GPC 能把单个反应步骤饱和结构所需的曝露时间缩短 71%，或者在相同曝露量下把渗透深度提高 87%。ALD 长期以来以「高 GPC」为优化方向，而当保形性成为关键指标时，走低 GPC 反而更快。

计量手段：这几纳米的差异怎么看清

前面每一环都要靠量测来闭合，结构越深、膜越薄，手段越受考验。

椭偏仪负责平面片的膜厚，进而给出 GPC。本文用的是光谱椭偏仪，能量范围 1.5–4.5 eV，步进 0.05 eV，入射角 70°，数据用 Tauc–Lorentz 单振子模型拟合 ZnO 层；拟合时 SiO₂ 与 c-Si 层的光学常数固定为参考文件值，只让 ZnO 层参与拟合。它的长处是快速、无损、精度高；短处是光必须能进出被测区域，对深而窄的结构并不友好。

反射式膜厚测量在工业界应用广泛，依靠反射光谱或干涉极值反推膜厚，适合量产线上的快速、原位检测，同样受结构高深宽比与材料叠层复杂度的限制。

要看深孔内部的厚度分布，得靠截面 SEM。本文的做法是在 ALD 之后揭去 LHAR 沟道的顶部硅薄膜，把里面的膜层暴露出来，再用配备 EDS 的场发射 SEM 沿沟道做线扫描，点间距约 1 µm，测出 Zn 信号强度沿距离的分布，换算成饱和轮廓与渗透深度。同一分析里，X 射线反射（XRR）给出薄膜密度和厚度，用来把强度比换算成吸附容量；XRR 在 Bruker AXS D8 Advance 衍射仪上完成，用 Cu Kα 辐射（λ = 1.5406）与 Göbel 镜提供平行束，反射率曲线按 Parratt 形式拟合，从中提取密度、厚度与粗糙度。几种手段各管一段：椭偏与 XRR 管平面片的膜厚与密度，SEM-EDS 管深孔里的分布。

从 ALD 的一次循环，到平面片上的一层膜厚，再到深孔里的厚度差异与保形性，这条链的每一环都要靠量测闭合。GPC 决定单周期的生长量，扩散决定这份生长量能铺多深，而量测决定我们能不能把这两件事看清楚。当复杂三维衬底上的保形性成为重点，把 GPC 调低反而能更快填满深孔，这与 ALD 长期追求高 GPC 的惯性正好相反，也是这项工作最有意思的地方。

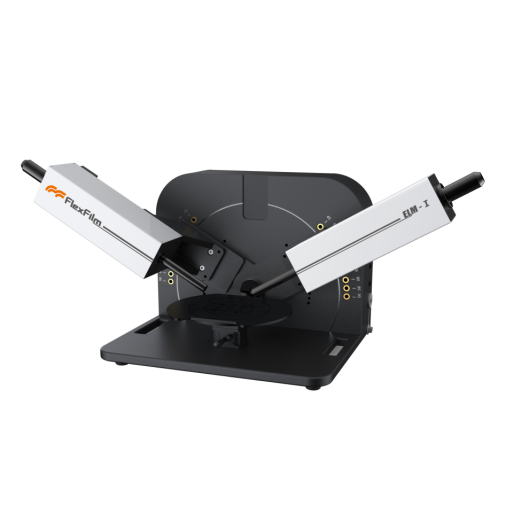

费曼仪器（Flexfilm）全光谱椭偏仪

技术支持：180-1566-6117

费曼仪器（Flexfilm）全光谱椭偏仪拥有高灵敏度探测单元和光谱椭偏仪分析软件，专门用于测量和分析半导体领域中单层或多层纳米薄膜的层构参数（如厚度）和物理参数（如折射率n、消光系数k）

n 先进的旋转补偿器测量技术：无测量死角问题。

n 粗糙绒面纳米薄膜的高灵敏测量：先进的光能量增强技术，高信噪比的探测技术。

n 秒级的全光谱测量速度：全光谱测量典型5-10秒。

n 原子层量级的检测灵敏度：测量精度可达0.05nm。

费曼仪器（Flexfilm）全光谱椭偏仪能非破坏、非接触地原位精确测量超薄图案化薄膜的厚度、折射率,结合费曼仪器（Flexfilm）全流程薄膜测量技术，助力半导体薄膜材料领域的高质量发展。
