H₂在化工与能源领域广泛使用，能量密度高、来源广、产物无污染，但无色无味、扩散快、易渗透、爆炸范围宽，使用环境需要实时监测。氧化物半导体H₂传感器靠H₂与表面吸附氧反应释放电子、改变电阻来检测气体，但氧化物半导体通常不直接与H₂反应，也不具备H₂选择性，需引入Pd等氢敏贵金属提高响应、调控选择性并降低工作温度。已有Pd负载研究不少，Pd含量对传感器性能影响仍匮乏；Pd成本高、电导率高，过量易使氧化物半导体短路。Flexfilm费曼仪器探针式台阶仪可以实现表面微观特征的精准表征与关键参数的定量测量，精确测定样品的表面台阶高度与膜厚，为材料质量把控和生产效率提升提供数据支撑。

本文采用磁控溅射制备SnO₂-Ta₂O₅-Pd H₂传感器，以SnO₂-Ta₂O₅异质结复合薄膜为敏感层，Pd纳米薄膜为催化层，系统研究Pd厚度影响。Pd厚度小于2 nm时响应值显著提高、响应时间缩短；过量Pd形成导电通路使响应下降；0.5 nm Pd最佳，1000 ppm H₂响应值88624、响应时间小于3 s，0.5 ppm H₂响应值1.43，具有湿度稳定性和气体选择性，0～50 ppm低浓度响应符合三次多项式关系。

实验方案

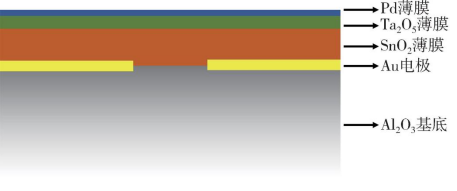

SnO₂-Ta₂O₅-Pd H₂传感器结构

传感器设计：Al₂O₃陶瓷基底（印金电极，8.0 mm×4.0 mm×0.38 mm；金电极线宽0.2 mm，线间距0.2 mm）→ SnO₂薄膜 25 nm → Ta₂O₅薄膜 2.6 nm → Pd薄膜 0.2、0.5、1.0、1.5、2.0 nm（由溅射时长控制）。无Pd样品记作SnO₂-Ta₂O₅，其余按Pd薄膜厚度命名。

制备流程
靶材：Sn、Ta、Pd金属靶，纯度99.95%，Φ50.8 mm×3 mm。气体：Ar、O₂，纯度99.999%。
清洗：丙酮、乙醇、去离子水各超声15 min。
掩模：柔性掩模板覆盖金电极焊盘。
溅射：磁控溅射依次沉积。

SnO₂：Ar 24 sccm + O₂ 6 sccm，1.2 Pa，射频，2.8 nm/min；

Ta₂O₅：Ar 24 sccm + O₂ 6 sccm，1.2 Pa，射频，0.8 nm/min；

Pd：Ar 30 sccm，0.5 Pa，0.1 nm/s。
退火：去掩模，200℃大气退火48 h。
表征：XRD测晶体结构；探针式台阶仪测膜厚。

测试条件
系统：高精度动态混气仪、湿度发生器、光电气综合测试平台。
气体：21% O₂/N₂（合成空气，air）、0.1% H₂/air、50 ppm H₂/air、1% CH₄/air、1% CO₂/air、0.1% NH₃/air、500 ppm NO₂/air、500 ppm H₂S/air，纯度99.999%。
配气：动态混气仪控制流量，总流量500 sccm；湿度发生器调相对湿度，露点25℃。
腔体：密闭、温度可控，容积100 mL；测试气体定时进入，电阻信号实时读出。
响应：参比气体为合成空气，测试气体为H₂等

体电阻之比；响应时间为R_s从0升至稳定值90%所需时间，恢复时间为Rs从稳定值降至10%所需时间。

结构表征

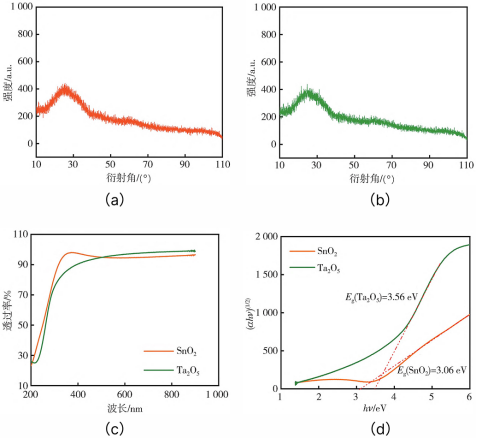

SnO₂和Ta₂O₅薄膜的XRD谱线和透过率光谱

SnO₂和Ta₂O₅薄膜XRD图谱中没有观察到衍射峰，薄膜结晶度极低，为非晶薄膜。非晶薄膜具有更高缺陷浓度和更多活性位点，有助于提高灵敏度。透过率光谱用于分析光学带隙，拟合得到SnO₂和Ta₂O₅薄膜光学带隙分别为3.06 eV和3.56 eV。SnO₂和Ta₂O₅均为n型氧化物半导体，复合形成n-n异质结。Ta₂O₅的载流子电子向SnO₂转移，氧吸附作用下电子耗尽层对敏感结构电导率影响增强，Ta₂O₅促进O₂吸附，有利于提高响应值和响应、恢复速度。

Pd厚度影响

不同Pd厚度传感器在200℃对1000 ppm H₂的响应表明，H₂通入引起SnO₂-Ta₂O₅电阻降低，负载Pd后电阻下降幅度呈指数级增加，Pd负载有效提高H₂灵敏度。Pd层厚度小于1.5 nm时，空气环境中电阻处于半导体范畴，未形成导电通路。Pd层厚度达到2.0 nm时，电阻骤降至10～10² Ω区间，H₂引起的电阻变化幅度明显减小，Pd层形成导电通路，使SnO₂-Ta₂O₅敏感层短路，抑制响应。此时传感器氢敏性能仍由SnO₂-Ta₂O₅敏感层主导。

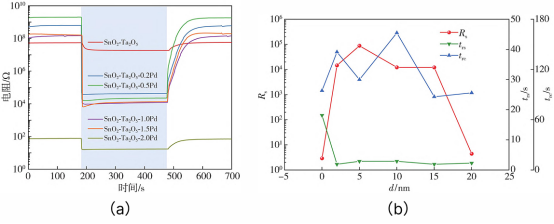

200℃时不同厚度Pd层的SnO₂-Ta₂O₅-Pd传感器对1000 ppm H₂的响应

负载Pd后，传感器Rs由2.9提升至88624（0.5 nm Pd），之后随Pd厚度增加逐渐降低，2.0 nm Pd时降至4.4。0.5 nm Pd为最佳负载量，既满足H₂分解催化需求，促进H₂解离和氢溢流、降低表面反应能垒，又不会形成导电通路。负载Pd使响应时间由22 s缩短至3 s之内，提升整体反应动力学。不同Pd负载传感器恢复时间均保持在120 s附近，Pd负载对恢复速率没有明显改善，电阻恢复速度主要由吸附氧生成速率主导。

氢敏性能

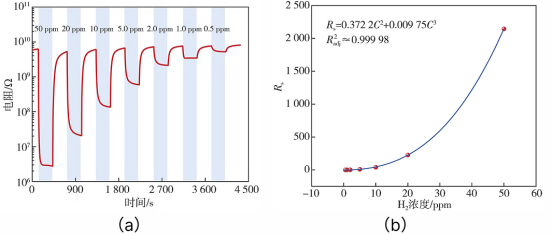

200℃时SnO₂-Ta₂O₅-0.5Pd传感器对0～50 ppm H₂的响应

SnO₂-Ta₂O₅-0.5Pd传感器在200℃对0～50 ppm H₂仍有明显响应，H₂通入导致电阻大幅降低，排出后恢复至初始值。对0.5 ppm H₂响应值为1.43。Rs随H₂浓度单调变化，基于最小二乘法拟合得到Rs=0.3722C²+0.00975C³，Radj²为0.99998。

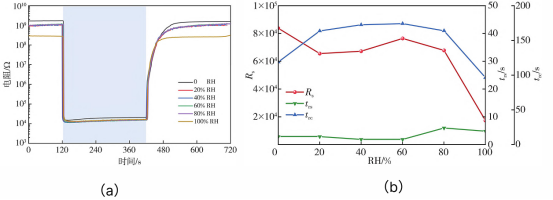

200℃时不同湿度条件下SnO₂-Ta₂O₅-0.5Pd传感器对1000 ppm H₂的响应

湿度测试中，20%～80% RH范围内传感器对1000 ppm H₂仍具有7×10⁴左右的高Rs，并保持相对稳定。湿度没有明显延长响应时间，但使恢复时间延长约50%。100% RH时，Rs降低至1.5×10⁴左右。该传感器可适应含湿环境工作。

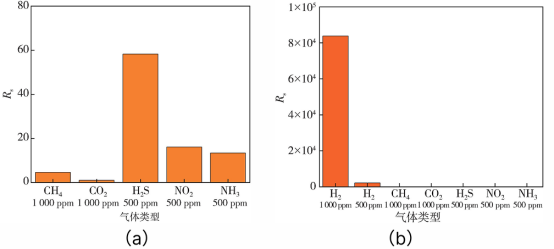

SnO₂-Ta₂O₅-0.5Pd对5种不同干扰气体的响应与对H₂响应对比

选择性测试中，传感器对500 ppm H₂S的R_s为58.0，对500 ppm NO₂和500 ppm NH₃的Rs分别为16.1和13.4，对1000 ppm CH₄和1000 ppm CO₂的Rs均低于10，远低于对H₂的响应。高选择性得益于Pd负载对氢分子的催化解离能力及其与氧化物半导体载体的协同效应。

本文制备了SnO₂-Ta₂O₅-Pd异质结H₂传感器，研究Pd负载量对性能的影响。Pd厚度小于2.0 nm时，响应值大幅提高，响应时间缩短，恢复速度没有明显改善。过量Pd负载形成导电通路，响应恶化。Pd厚度为0.5 nm时性能最佳，传感器具有较高湿度稳定性和气体选择性。SnO₂-Ta₂O₅-0.5Pd对1000 ppm H₂响应值达88624，响应时间小于3 s；可探测0～50 ppm低浓度H₂，对0.5 ppm H₂响应值达1.43。

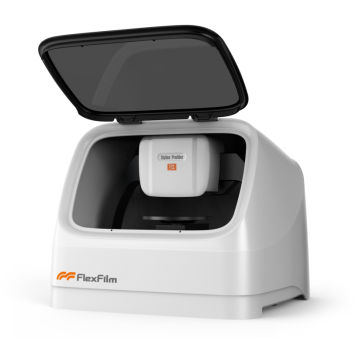

FlexFilm费曼仪器探针式台阶仪
