台阶仪测台阶高度、反推薄膜厚度或刻蚀深度，是薄膜线上最常见的量测动作之一。读数对不上时，产线上的处置通常是复测、换点、再换一台仪器。读数里有一部分不来自样品，而来自探针系统本身：同一片磨痕截面上，同一个品牌、针尖半径完全相同的两台台阶仪，只因为探头带不带导向头，量出的截面积就相差 25%。

台阶仪给出的"台阶高度"，不是样品的绝对高度，而是针尖相对某个参考面的位移。无导向头的探头，参考面在仪器内部；带导向头的探头，参考面由贴着样品一起前进的导向头提供，也就是样品表面自身。参考面一旦被样品上的隆起抬高，读数就跟着变。

由此有三件事会写进台阶仪读数：针尖够不够得到台阶底部、参考面有没有被样品自己抬高、针尖是压住了还是滑走了。这三层各有独立的实验证据，也各有不同的处置方式。

针尖半径与点距

针尖不是点，是一个有半径的圆。测量时它沿轮廓滚动，在窄谷与陡壁处滚不过去：谷底被漏掉，测出的谷深小于真实谷深。峰顶同样被圆角化，但峰高基本不受影响，因为圆顶的最高点还在。点距带来的是另一种漏：采样点落在峰谷之间时，那些峰谷在数据里干脆不存在。两种效应方向一致，结果都是表面看起来比真实更平。

一项针对增材制造 Ti-6Al-4V 表面质量的研究给出了具体设置：触针针尖 2.0 µm、点距 1.5 µm。作为对照，同一批样品上共聚焦显微镜的横向分辨率是 1.38 µm，条纹投影是 3.70 µm。针尖半径与点距这两个数字，就是这台仪器能"看见"的最小特征尺度；被测量的特征比它们小，读数就不是"偏了一点"，而是"根本没有这个信息"。需说明的是，这组参数来自该研究用的一台手持式设备，不代表全部台阶仪。

反方向的约束同样存在。针尖半径越小，它在高峰处要承受越大的水平力，针尖本身会因此损坏；ISO 3274 只规定了某个预期粗糙度下允许的最小针尖尺寸。把"换更细的针尖"当成万能解法并不成立。

还有一类结构换哪台仪器都测不到：重入结构，也就是带悬垂、倒扣的表面。该研究明确写出，共聚焦、条纹投影、触针三种方法都看不到它，只有 X 射线 CT 能看。

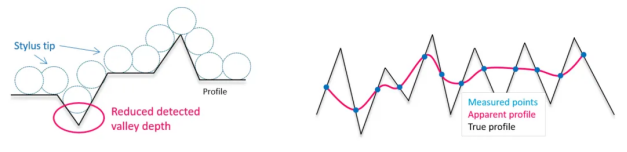

针尖半径与采样点距如何决定谷底能否被测到：针尖沿轮廓滚动时，测到的谷底深度小于真实深度；点距过大时采样点落在峰谷之间，表观轮廓被平滑

这一节的机制清楚，但没有拿到它自己的量化上界。针对台阶仪针尖几何可溯源校准的那篇文献，全文端点被出版社的人机验证拦下，本轮没有取到。因此这里只给机制与方向，不给"针尖半径每增大多少微米、读数就少多少"这类数字。

导向头把参考面交给了样品

带导向头的探头，导向头贴着样品、与针尖同步前进。它的好处是滤掉样品的长波起伏；代价是参考高度由样品自己提供。样品上任何一个隆起都会把导向头顶高，参考面随之被改写，测出的轮廓跟着失真。

磨痕截面的测量把这一点放大了。摩擦学试验的磨痕两侧通常有材料堆积形成的隆起，导向头一路走在隆起上，轮廓于是出现波浪状起伏、失去原本的对称。同一实验里，同一个品牌、针尖半径同为 5 µm 的探头，带不带导向头给出的结果差了 25% 以上：Brand C 的导向头探头把磨痕截面积低估 25%，Brand B 的导向头探头把磨损量高估超过 25%。截面积正比于磨损量，这个偏差直接进了结论。两台不带导向头的仪器在这批样品上给出相似且对称的轮廓；它们之间那点残余差异，作者归因于针尖几何、测量电子灵敏度与校准方法，没有给出数值。

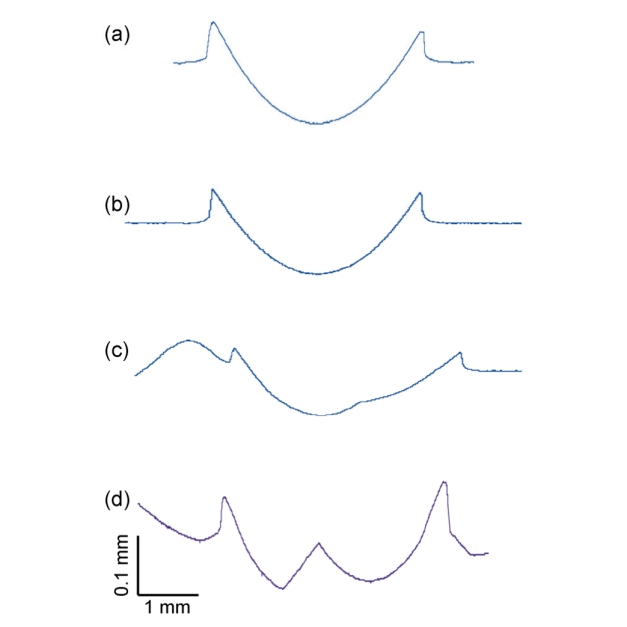

同一道磨痕截面的轮廓对比：不带导向头的仪器给出相似且对称的轮廓，带导向头的探头给出失真、失去对称的轮廓。失真的来源是两侧隆起把导向头抬高，参考高度随之被改写

更大样本量的重复实验给出同一方向的结果。4 台台阶仪、3 块不锈钢标准片、每片 50 条轮廓：带导向头的老式便携仪 P1 结果最分散，台式无导向头的 P4 分辨率与刚性最好、分散最小。最早报警的是峰值型参数。在 Ra = 1.728 µm 的标准片上，峰值高度参数 Rpk 的相对误差在带导向头的 P1 上超过 100%，而某台便携设备只有约 9%。

这里有一条必须写明的边界：上面这些百分比，量的是磨痕截面与粗糙度标准片，不是薄膜台阶高度。导向头改写参考面的机制对台阶测量同样成立，具体百分比不能搬到膜厚上。引用"25% 的偏差"时，必须同时写出它是在什么表面上测出来的。

接触状态本身是变量

台阶仪的读数建立在"针尖始终贴住表面"这个前提上，而这一步并不总是成立。

速度会破坏它。探针高速滑行时，测量力可能不足以把针尖按在样品上，针尖会脱离表面，也就是"飞跳"。这条结论来自该文对既有文献的综述，不是它自己的实验。测量力的大小可查：四台设备里只有 P1 给出了测量力，1.6 mN；四台设备的针尖与量程差异很大，具体条件见下表。

载荷与读数之间的定量关系，增材制造那篇研究在解释某一种表面状态下的差异时，用的是"测量过程中针尖对轮廓的压平可能对结果有贡献"这样的归因，而不是受控对比。所以这里只能给机理判断，不能给"载荷设多少最合适"的数值建议，那需要拿你手上的样品与针尖条件做重复实验才能定。

还有一种情况与载荷无关：探针根本走不过去。同一项研究里，颗粒团聚与样品曲率会挡住针尖的运动，有些位置无法测量；打印态表面的三次测量尝试只有两次成功。单条扫描线对粗糙表面的代表性也有限，重复测量难以回到同一位置。该文指出这条限制对手持式设备尤其明显，固定台式机上的对位问题会小一些。

判读与处置

把三层机制合起来，处置顺序可以压缩成一张表：先按现象定位该查哪一项，再按判据决定是否值得动手。

这张表里最容易被跳过的是最后一行。多实验室比对给出了一个参照尺：11 个实验室（含 2 台共聚焦显微镜）在伪随机金属粗糙度标准片上测同一个 Ra 参考值 0.8264 µm，其不确定度 0.0372 µm；各实验室与参考值的最大差 9.68%（Ra）与 6.37%（Rz），按平均值算只差 2.4% 与 3.1%；所有结果的 En 绝对值都不超过 1，判定为合格。

比较两种方法时，不只要比读数，还要比不确定度。同一份报告里，共聚焦的不确定度是 0.12 µm 与 0.16 µm，触针法平均约 0.08 µm，高出 50% 到 100%。拿共聚焦的读数去判触针法"偏了"，判据本身就不对等。

越薄的量，越吃仪器状态。三块标准片里最细的一块 Ra 只有 0.027 µm，在它上面四台设备 Ra 的相对误差最低 9.2%、最高 72.6%，差了 8 倍。只给百分比会高估严重性：0.027 µm 上的 72.6%，绝对量是 0.02 µm 量级，与一个几纳米到几十纳米的膜厚台阶相比，它并不总是关键量。

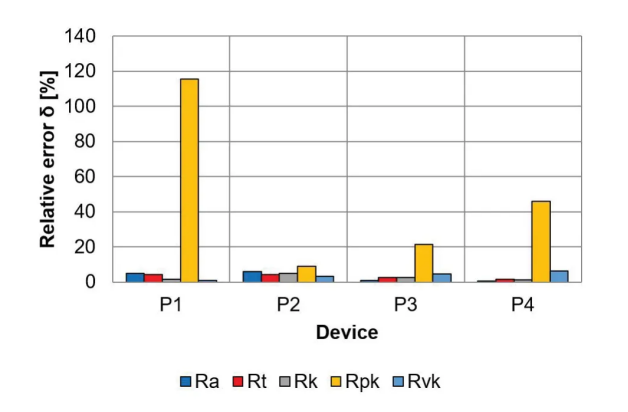

同一块 Ra = 1.728 µm 标准片上，五组粗糙度参数在四台设备上的相对误差：带导向头的 P1 在峰值型参数 Rpk 上误差超过 100%，某台便携设备只有约 9%

差异大，不等于方法之间不可比。同一批增材制造样品上，三种方法的相关系数都在0.984 以上，线性回归的 R² 都大于0.967。单次测量不能互换、整体趋势高度一致，这两句话并不矛盾，它决定你该拿哪种数据去做结论。

落到动作上，四条。

先做重复性，再比仪器。 同一片、同一位置连续测 5 到 10 次，先拿到这台设备自己的离散度。落在离散度内的差异不值得追，这能挡掉一批无效排查。

换仪器之前，先确认两件事。 探头是否带导向头，台阶两侧有没有隆起或膜边堆积。这两项决定参考面是否可靠。

读数系统性偏小，先算两个比值。 针尖半径与台阶特征宽度之比、点距与特征密度之比。台阶越窄、沟槽越深，这两个比值越容易越界。

把不确定度写进判定。 "差值有没有超出自己的不确定度预算"，比"两台仪器差了几个百分点"更有判别力。

边界也要交代清楚。上文所有百分比都来自磨痕截面、粗糙度标准片或增材制造表面，没有一项是薄膜台阶高度上的实测；机制可以迁移，数值不能。探针载荷与读数之间的定量关系缺少受控实验，本节的载荷相关判断只到机理层面。导向头探头的"低估"或"高估"方向随样品形貌变化，不是固定的仪器缺陷，它取决于隆起相对于导向头与针尖间距的位置。

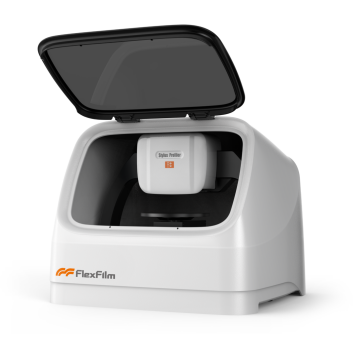

Flexfilm费曼仪器探针式台阶仪
