同一片超薄膜、同一台椭偏仪，换一组初值或换一个色散模型，就能得到另一套同样合理的厚度与折射率。产线用折射率判膜质、用厚度判工艺，只看其中一个数，分不清是镀膜漂了还是拟合没收敛。椭偏与反射法给同一片 10 nm 膜读出 9.7 nm 与 11.3 nm，差 1.6 nm，而椭偏的扩展不确定度是 1.7 nm、反射法 3.2 nm，差值落在两者之内，一项椭偏与反射法的对比研究据此判两法一致。费曼仪器（Flexfilm）全光谱椭偏仪可以非接触对薄膜的厚度与折射率的高精度表征，广泛应用于薄膜材料、半导体和表面科学等领域。

椭偏仪报出的厚度 d 与折射率 n 来自同一次拟合，是两个同时解出的未知量。薄膜交给椭偏的独立信息少，待求的参数多，这套反演在数学上就是欠定的——厚度与折射率的耦合正长在这里。

薄膜只给椭偏两个独立的数

椭偏测偏振态变化，输出 ψ 与 Δ 两条谱；拟合从这两条谱反推厚度与色散曲线。

薄膜极限（thin film limit，厚度远小于波长）下，反演问题的解析研究把椭偏比 ρ 展开成级数：前两项形式简单，只依赖两类积分，积分里是涂层介电剖面与基底介电常数之差。数据里只带走两个独立的量。更高阶项存在，形式复杂，对反演没有帮助。待求的是一条 n(λ) 曲线、一条 k(λ) 曲线，再加一个厚度——未知量多于独立方程，欠定就从这里来。

独立信息有多少，看 ψ/Δ 曲线的形状就能估。标称 15 nm 的 Al₂O₃/Si 样品，在 65°、70°、75° 三个入射角下 ψ 与 Δ 都平滑、几乎不振荡，模型曲线与实测几乎重合；换成 2000 nm 的 SiO₂/Si 样品，同一组角度下 ψ 与 Δ 出现密集振荡。振荡的个数对应数据能提供的独立信息量：厚膜振荡多，约束足；薄膜振荡少，那两个独立量很快被用完。

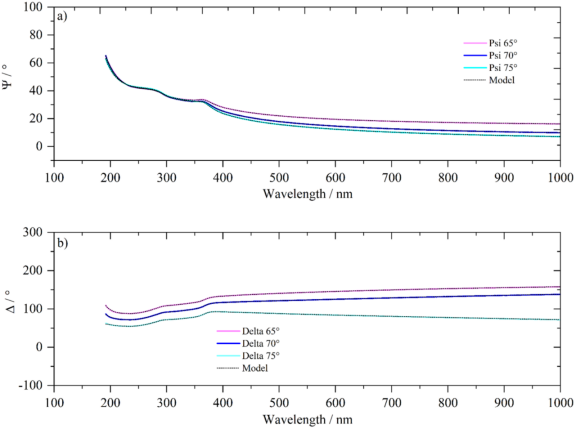

椭偏曲线承载的独立信息很少：15 nm Al₂O₃/Si 样品在 65°、70°、75° 三个入射角下的 ψ 与 Δ 谱平滑、几乎无振荡，模型曲线与实测基本重合，薄膜厚度与折射率的解不唯一

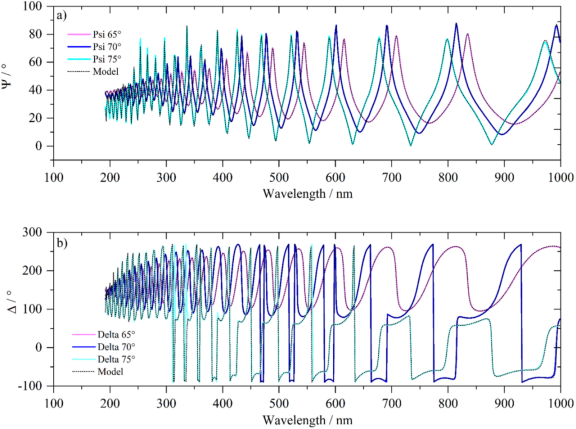

厚膜的 ψ/Δ 才提供足够约束：2000 nm SiO₂/Si 样品在同一组三个入射角下，ψ 与 Δ 出现密集振荡，振荡个数对应数据能提供的独立信息量

nm 薄膜的椭偏研究提到一条经典分界：薄膜厚度超过 15 nm，两个参数才可能同时定出来；这条限制已被知晓一个世纪。更薄的时候，存在一整条等价的解。在这项研究的模型里，硅片上 1.6 nm 的天然氧化层，取 n = 1.457、d = 1.6 nm 时，所有 χ² < 0.01 的 (n, d) 组合同样能匹配实测的 ψ 与 Δ；第一椭偏矩保持恒定的等值线落在 E₁ = 11 nm。这两个数字是这项研究的模型计算结果，用来说明等价的解不是几个点，而是一条带。它给出的出路是先加一次参考测量——测未镀膜的裸基底——之后可下探到 5 nm 仍可靠。

厚度可以「看着对」，n 却全错

光谱反演的优化研究在开头就写明：从光谱数据同时反演厚度与光学常数，反演问题不唯一，存在多个解同时最小化同一个损失函数，必须另加物理约束才能收敛到有意义的解。它处理的是反射/透射光谱反演，不是椭偏的 ψ/Δ；两者的数学结构同类，未知量个数都超过独立方程个数，所以结论可以借，数字不能当成椭偏实测值。

它把这件事写成优化问题：局部算法（Levenberg–Marquardt，LM）与全局进化算法（CMAES）在同一批数据上比平均损失。Tauc-Lorentz 振子模型下，LM 的平均损失是 61.62，CMAES 是 1.38，相差约 44.6 倍；高斯振子模型下分别是 90.55 与 2.47，相差约 36.6 倍。它还指出，LM 的表现强烈依赖初值。

损失能差几十倍，误差的分布还不均匀。同一批 100 个合成样品上，厚度估计的方差小，折射率估计的方差大；被判为离群的解，定义就是厚度估计令人满意，但折射率实部或虚部相对参考剖面偏离很大。

落到验收上：只看厚度对不对，等于把折射率的错误一起放行。厚度是这次拟合里先收敛的那一个，折射率才是容易跑掉的那一个。

换方法、换模型，值就换

这项对比研究把椭偏与反射法放在同一批均匀样品上比：6 片 SiO₂/Si（标称 10 nm 到 2000 nm）加 1 片 Al₂O₃/Si（标称 15 nm），两法各自给出完整的测量不确定度预算。

厚度与不确定度的单位均为 nm；U 为扩展不确定度（expanded uncertainty），末列为表中两列读数相减。测量条件：椭偏实际使用 192–1000 nm（仪器上限 1697 nm，近红外段因双面抛光衬底强背反射被截断），入射角 65°、70°、75°；反射法 370–830 nm，单一入射角 11°。

表中的 U 决定了怎么下结论。判断两法是否一致，比的是差值和 U，不是两个读数：10 nm 样品上两法差 1.6 nm，而椭偏的 U 是 1.7 nm、反射法的 U 是 3.2 nm，差值落在两者之内，这项对比研究的一致结论就建立在这一步上——10 nm 到 2000 nm 全区间两法符合良好，偏差始终落在测量不确定度之内。只摘出 9.7 与 11.3 两个数而不并列 U，会把一致读成矛盾。

不确定度在超薄膜这一段陡升。椭偏厚度的相对合成标准不确定度：10 nm 样品 8.2%，15 nm 样品 4.6%，60 nm 样品 1.5%，更厚的样品都低于 1%。这一段量级要单独交代，因为超薄膜上的不确定度不是小数点后的位数，是两位数的百分比。

两种方法没有绝对优劣，优势随厚度换手。约 500 nm 以下椭偏更准，1000 nm 以上反射法更准：2000 nm 样品上椭偏的 U 是 17.1 nm，反射法只有 8.0 nm。这是本次测量加本次不确定度预算下的结论，换样品体系要重测。

模型结构也是变量。标称 15 nm 的 Al₂O₃ 样品，两法都读成约 19 nm（19.6 与 18.8）。这项对比研究的归因是推测性的：模型里缺少 Al₂O₃–Si 界面层，可能是原因。标称值不是计量标准值，这里的意义不在于偏了多少纳米，而在于两法在同一套模型结构下给出同向的结果——模型少一层，厚度就整体平移。

这项对比研究还给出一条限定：层厚与光学常数之间的强歧义会显著抬高测量不确定度，并可能给出物理上无意义的结果；这条限定只针对更复杂或不理想的样品体系，尤其是只有反射法数据可用的时候。均匀氧化膜这套样品上两法结果一致，原因正是模型结构一致。

怎么判、怎么处理

波长与角度决定参数能不能被测出来。这项解析研究在弱对比极限下算过一组：基底折射率 1.50、剖面总厚 45 nm 且含 5 nm 内层，比较 300 nm 与 632.8 nm 两个波长下 Re(ρ−ρ₀) 随入射角的变化。结论是 300 nm 的响应大于 632.8 nm，而且在 ψ、Δ 标准误差为 ±0.01° 时，632.8 nm 处 Re(ρ−ρ₀) 的响应可能不足以可靠确定与拟合相关的矩。图里的竖线就是 ±0.01° 对应的置信限。这项解析研究全部是解析推导加数值验证，没有实验。

测量精度决定参数能否被测出来：Re(ρ−ρ₀) 随入射角变化，300 nm 的响应大于 632.8 nm，两条竖线是 ψ、Δ 标准误差 ±0.01° 对应的置信限

对现场来说，参数不是拟合一下就有，它由波长、角度和仪器精度共同决定。这项解析研究给出的方向是，选基底折射率与入射波长可以创造出让问题可判定的条件。

解耦的路径有几条，证据强度不同。多角度测量加更合适的光谱范围能提升椭偏灵敏度，这是这项对比研究的建议，未给定量增益。浸没椭偏研究改变测量环境、把厚度与折射率解耦，辅助单层样品研究用单层样品压制多层堆栈里的参数相关——这两条本轮都只取到标题层面的主张，未读正文，不引用其数字。

把上面几节的判读依据汇总成一张表：

表中每行对应一条处理动作。

先做不确定度，再比读数。 同一片膜上两法不同，先把各自的扩展不确定度写出来，差值落进去就记一致，不必追。

先把厚度定住，再解色散。 厚度与 n 耦合时，用一个独立方法给 d 一个锚点，让拟合只解色散曲线。

换初值和优化器，看解稳不稳。 换初值后厚度跟着变，说明落进了局部极小，该换全局算法或做初值扫描。

波长和角度是参数，不是背景。 响应不够的波段上，再长的拟合时间也换不来可信的折射率。

这篇文章给不出椭偏测 n 和 d 的误差上限，那个数字不存在——只能问：在当前波长、角度与仪器精度下，厚度与折射率是否已经被数据定住。

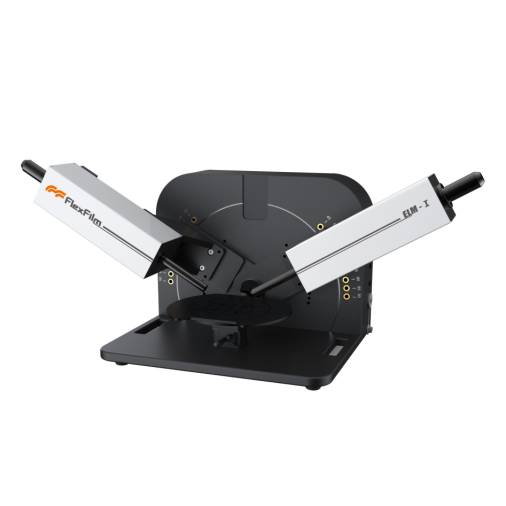

费曼仪器（Flexfilm）全光谱椭偏仪

技术支持：180-1566-6117

费曼仪器（Flexfilm）全光谱椭偏仪拥有高灵敏度探测单元和光谱椭偏仪分析软件，专门用于测量和分析半导体领域中单层或多层纳米薄膜的层构参数（如厚度）和物理参数（如折射率n、消光系数k）

n 先进的旋转补偿器测量技术：无测量死角问题。

n 粗糙绒面纳米薄膜的高灵敏测量：先进的光能量增强技术，高信噪比的探测技术。

n 秒级的全光谱测量速度：全光谱测量典型5-10秒。

n 原子层量级的检测灵敏度：测量精度可达0.05nm。

费曼仪器（Flexfilm）全光谱椭偏仪能非破坏、非接触地原位精确测量超薄图案化薄膜的厚度、折射率,结合费曼仪器（Flexfilm）全流程薄膜测量技术，助力半导体薄膜材料领域的高质量发展。

原文参考：反演问题的解析研究｜Toomey, R. G. Tackling the inverse problem in ellipsometry: analytic expressions for supported coatings with nonuniform refractive index profiles in the thin film and weak contrast limits. Physica Scripta, 2024, 99(3): 035529. DOI: 10.1088/1402-4896/ad265e

椭偏与反射法的对比研究｜Rastgou, M.; Hülagü, D.; Danilenko, A.; Manoocheri, F.; Hertwig, A.; Ikonen, E. Comparison of thin-film thickness measurements using ellipsometry and reflectometry with uniform samples. Metrologia, 2026, 63(1): 015006. DOI: 10.1088/1681-7575/ae3964

光谱反演的优化研究｜Dutta, R.; Tian, S. I. P.; Liu, Z.; Lakshminarayanan, M.; Venkataraj, S.; Cheng, Y.; Bash, D.; Chellappan, V.; Buonassisi, T.; Jayavelu, S. Extracting film thickness and optical constants from spectrophotometric data by evolutionary optimization. PLOS ONE, 2022, 17(11): e0276555. DOI: 10.1371/journal.pone.0276555

nm 薄膜的椭偏研究｜Nestler, P.; Helm, C. A. Determination of refractive index and layer thickness of nm-thin films via ellipsometry. Optics Express, 2017, 25(22): 27077. DOI: 10.1364/OE.25.027077

浸没椭偏研究｜Jafari, S.; Johs, B.; Linford, M. R. Immersion ellipsometry for the uncorrelated determination of ultrathin film thickness and index of refraction: Theory and examples. Journal of Vacuum Science & Technology A, 2024, 42(5): 053401. DOI: 10.1116/6.0003511

辅助单层样品研究｜Park, J.; Bae, J.; Jang, Y.-S.; Jin, J. Thickness measurements and uncertainty evaluation of a multilayer thin-film sample using auxiliary single-layer samples. Metrologia, 2023, 60(2): 025007. DOI: 10.1088/1681-7575/acbd9e
