光谱椭偏仪测一片薄膜只要几秒，不接触样品，也不消耗样品。它在紫外到近红外一整段上取谱，常见的光谱范围从 200–400 nm 的紫外一直排到 800–1000 nm 的近红外。它测的不是厚度，而是偏振态在这段波长上怎么变；厚度、折射率与消光系数，都是拿到谱线之后从里面反推出来的。费曼仪器（Flexfilm）全光谱椭偏仪可以非接触对薄膜的厚度与折射率的高精度表征，广泛应用于薄膜材料、半导体和表面科学等领域。

这条反推有一个前提：光斑照到的是一块对偏振做确定变换的样品。前提破了，读数不会报错：拟合照常收敛，只是那个厚度已经不代表样品。这个读数还作不作数，多半取决于光斑盖住了什么；模型调得再细也补不上。

光谱椭偏仪测的是偏振态的改变，不是薄膜厚度

一束偏振态已知的光以固定入射角打在样品上，反射后的偏振态发生改变。这个过程拆成两个分量：振动方向落在入射面内的 p 分量，和垂直于入射面的 s 分量。光谱椭偏仪测的就是这两个分量经过反射后怎么变——p 与 s 的振幅比取反正切，得到 Ψ；两者的相位差，记作 Δ。在一段波长上各取一组，就是两条谱。

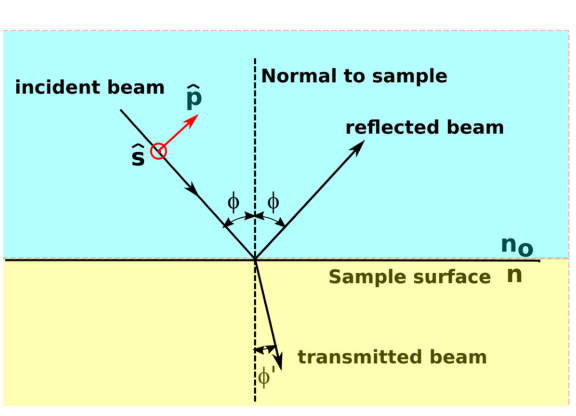

入射面内的 p 分量与垂直于入射面的 s 分量，在空气与样品的界面上分成反射与透射两支；光谱椭偏仪测的是这两支在反射前后的偏振态改变

光谱指的就是这一段波长：一次测量同时拿到一整段波长上的 Ψ 与 Δ，模型是在这一整段上被约束的，而不是在某个单一波长上。

厚度、折射率 n、消光系数 k 都不在观测量里。Ma 等人的综述把这一步写得很直接：椭偏是一种间接测量技术，要先测量、再分析，两个过程走完才得到结果。他们的流程图把两半画得很清楚——左边是测量，ρ = tanΨ·exp(iΔ) = r_p/r_s，光源、偏振器、样品、检偏器串成一条光路；右边是分析，把实测的 Ψ、Δ 谱与模型算出的谱叠在一起比对，收敛了才把厚度与光学常数读出来。

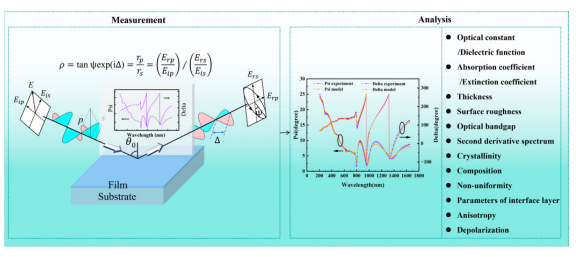

光谱椭偏的测量与分析：左边是光路与 ρ = tanΨ·exp(iΔ) = r_p/r_s；右边把实测与模型的 Ψ、Δ 谱叠在一起比对，输出光学常数、厚度、粗糙度、不均匀性与退偏等参数

一个光斑给出一个数：这个数代表什么

反推要站得住，前提是 Ψ 与 Δ 能够完整描述这次反射。等价的说法是：样品对入射光做的是一个确定的偏振变换，测量光束里每一根光线经历的样品作用相同。一块厚度均匀、表面平整的薄膜，这个前提成立。

可光斑本身是有尺寸的。Politano 与 Versacé 的综述把这一条列在局限里：光谱椭偏仪用的光束，光斑比较大，空间分辨率因此偏低。光斑一旦跨过图案、跨过器件，或跨过一片厚度横向起伏的薄膜，光斑内不同位置对光的反射就不再一样。探测器把这些不同的贡献加在一起，输出的仍是一个数。Hilfiker 等人在综述里把这层机制压在一句话里：厚度不均时，入射光束的不同部分与不同的厚度作用，反射结果各不相同。这个数对应的是整个光斑内偏振响应的叠加。光斑里某一个位置的真值，早被平均掉了。

所以拿到一个厚度读数，先要问它是从多大一块面积上来的。同一片样品在不同测量点给出不同的厚度，未必是工艺在变——也可能每个光斑下盖住的结构本就不一样。这个数对工艺有用，前提是光斑覆盖的那一块，恰好就是你要测的那一块。

从面积平均到退偏：什么时候这个数会失真

上面那条路径走到极端，就是退偏。光束里的一部分光经历了与其他光不同的作用，探测器把这些不相干的贡献加在一起，偏振态被抹匀。抹平了多少，可以用一个量来描述：归一化 Stokes 矢量满足 0 ≤ √(s₁² + s₂² + s₃²) ≤ 1，取 1 是完全偏振光，取 0 是完全非偏振光。退偏一旦显著，Ψ 与 Δ 在物理上就不足以描述这次反射，拟合残差再怎么调也降不下去。

成因有四类：光斑内的厚度不均、光束的入射角展宽、仪器的光谱带宽、衬底背面反射。共同点是同一束测量光里，多路光走了不同的路径。同一篇综述还给了一个与衬底厚度有关的量：在紫外到近红外测量时，衬底厚度超过 50–100 μm 之后就不再相干。

这四类可以按来源分成两组。Hilfiker 等人在综述里分得很清楚：厚度不均与衬底背面反射属于样品本身的非理想性，入射角展宽与波长展宽（仪器带宽）属于仪器带来的非理想性。前两条要动样品或测量构型，后两条要动仪器设置。

按发生方式还可以分成两种。一种是空间不相干，不同光束在横向上被分开，彼此不再相干叠加；另一种是时间不相干，两束光走过的光程差超过了该波长下的相干长度。衬底背面反射常走后面这一条路：上表面反射与背面反射一起被收进探测器，光程差一长，两者就不再相干。

有一处容易混：表面粗糙度不等于厚度不均。粗糙起伏的空间尺度远小于厚度不均，一般不会导致退偏。Politano 与 Versacé 把粗糙度写成另一条边界：粗糙度必须受控，否则会引起退偏。把这两件事当成一件，容易改错地方。

退偏不是常态。那篇综述写得明确：多数样品的退偏可以忽略，标准椭偏或广义椭偏就够用，不必升级到更复杂的测量方式。这条边界对选型要紧，它让「什么时候该换方法」落在一个明确的范围里。

什么时候可以信这个数

具体到操作，只有一个问题：这条谱线的读数还作不作数。光斑内只有一层均匀的薄膜、没有图案，残差稳定，换一组初值解也不变，这个数就能用。读数随测量点大幅跳动，多半是光斑跨过了图案、器件，或薄膜的厚度本身就不均——先把光斑缩到只覆盖单一结构再复测，而不是把模型调得更细。谱线上出现与厚度无关的周期性振荡，通常是透明或薄衬底的背面也在反射，压掉背面反射再测。反过来，表面粗糙但厚度均匀的薄膜，退偏接近零，不必为此改测量方式。这几条在文献里都只有定性描述，残差、退偏量与光斑尺寸都没有通用阈值。

光谱椭偏仪给出的从来不是一个点上的薄膜厚度，而是一个光斑内的偏振响应结果；当被测结构比光斑小得多、或光斑里本身厚度不均，先把光斑覆盖的问题解决掉，再谈把模型改得更精细。

费曼仪器（Flexfilm）全光谱椭偏仪

技术支持：180-1566-6117

费曼仪器（Flexfilm）全光谱椭偏仪拥有高灵敏度探测单元和光谱椭偏仪分析软件，专门用于测量和分析半导体领域中单层或多层纳米薄膜的层构参数（如厚度）和物理参数（如折射率n、消光系数k）

n 先进的旋转补偿器测量技术：无测量死角问题。

n 粗糙绒面纳米薄膜的高灵敏测量：先进的光能量增强技术，高信噪比的探测技术。

n 秒级的全光谱测量速度：全光谱测量典型5-10秒。

n 原子层量级的检测灵敏度：测量精度可达0.05nm。

费曼仪器（Flexfilm）全光谱椭偏仪能非破坏、非接触地原位精确测量超薄图案化薄膜的厚度、折射率,结合费曼仪器（Flexfilm）全流程薄膜测量技术，助力半导体薄膜材料领域的高质量发展。

原文参考：《Review of Measurement and Characterization of Film Layers of Perovskite Solar Cells by Spectroscopic Ellipsometry、Spectroscopic Ellipsometry: Advancements, Applications and Future Prospects in Optical Characterization、Mueller matrix spectroscopic ellipsometry》

*特别声明：本账号所发布的原创及转载文章，仅用于学术分享和传递行业相关信息。未经授权，不得抄袭、篡改、引用、转载等侵犯本账号相关权益的行为。文章内容仅供参考，如涉及版权问题，请及时联系我司进行删除。
