台阶仪怎么测出薄膜厚度：针尖、测力、速度、滤波与热漂移五条边界
薄膜厚度与台阶高度是产线上测得最频繁的两个量，读数却常被当成一个稳定的常数。同一根针，只把扫描方式从旋转标准件换成往复扫描，针尖寿命就从 50 km 量级掉到 6.5 m 上下。这个落差说明台阶仪（触针式轮廓仪）报出的数不是表面的直接像，而是一条测量链的输出。链上每一环都带一条物理边界：针尖几何、测力与扫描模式、扫描速度、滤波截止与评价长度、热漂移。下面把五条边界各自能查到的数字摊开，再落到它们分别撑得住哪些应用。Flexfilm费曼仪器探针式台阶仪可以实现表面微观特征的精准表征与关键参数的定量测量，精确测定样品的表面台阶高度与膜厚，为材料质量把控和生产效率提升提供数据支撑。
台阶仪的测量链是固定的。针尖搭在表面，测力闭环把它按在设定值附近，位移传感器记录针尖随表面起伏的起落，采样把连续轨迹离散化，滤波再从记录里分出哪一段算粗糙度、哪一段算波纹度。最先与表面接触的是针尖，所以链的第一环限制了后面所有环节。
针尖是一根有限半径的球。半径决定两件事：能把多窄的谷探到底，能贴多陡的壁走下去。工艺上能做到多小，有具体数字：一组微测头把尖端球径做到小于 25 µm，用来比对的精密玻璃粒子标称直径 22.2 ± 0.9 µm。落到测量上，比几何更关键的是不确定度：同一批测头，实测直径与有效直径相差不到 90 nm，而两者的不确定度之差超过 2 倍；基于实测直径做的校准，不确定度小于 300 nm。
比能做到多小更该注意的是针尖会变。针尖的失效不是缓慢磨损，是断裂。在粗糙度标准件上做往复扫描，半米之后，最能表征针尖几何的那个凸起从记录里消失了：针尖末端至少断了 1 µm；再扫 3 m，针尖半径从 0.1 µm 涨到 1.6 µm，针尖高度缩短约 4 µm。硅的材料属性解释了这件事：单晶硅的断裂韧性约 1.28 MPa·m^1/2，硬度够但脆，遇到陡峭台阶时的横向冲击就能崩掉尖端。读数的重复性如果从某一天开始变差，先怀疑的不是样品，是针尖。
测力是软件里一个可以直接改的参数，它同时决定两件事：针尖能不能跟住表面，以及针尖自己多久报废。
跟住表面的门槛不高。同一系列微探针，测力大于 28 µN 时，可以测 10 µm 幅度、11 µm 波长的表面，扫描速度到 15 mm/s 也不飞针。飞针指的是针尖遇到陡上升来不及跟随、短暂脱离接触后被记录成一个比真实表面更高的峰：一旦出现，读出的高度就不再是表面的高度。
真正贵的是针尖寿命。同一根硅微探针的针尖体积损失率随测力与扫描模式变化，把它换算成可滑行距离：50 µN 配旋转标准件可滑行超过 50 km；测力提到 150 µN，降到约 1.4 km；换成单向扫描、同样 50 µN，约 200 m；换成往复扫描，只剩约 6.5 m。同一个测力，只把扫描方式从旋转改成往复，寿命差了三个数量级：往复扫描里针尖要两次经过同一道台阶的上升沿，横向动态载荷是断裂的主因。这批评测给出的保护动作是保持针尖与样品的相对速度恒定。

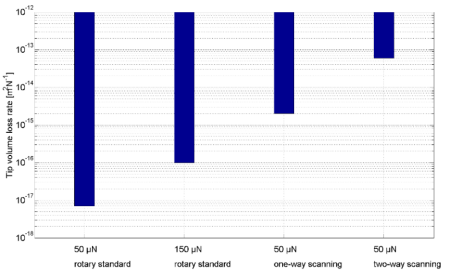

同一根硅微探针的针尖体积损失率随测力与扫描模式变化：50 µN 配旋转标准件最低，测力提到 150 µN、或把扫描方式换成单向与往复，损失率依次抬高。损失的机理是断裂而非磨损，不可逆
测力还有另一面：它会不会动到被测的面。接触式测量必然对表面施力，软材料和细微结构尤其敏感。一组对聚合物微柱的滑动实验给出了接触力的量级：偏转至粘附接触所需力在 10⁻⁷–10⁻⁴ N，而决定微柱存活的第一参数是长径比，不是测力本身。这组数据的研究对象是手指滑动、不是针尖扫描，只能说明接触力能改变被侧面貌的机理与力量级，不能当作台阶仪的实测损伤率：软膜与光刻胶上的定量损伤，需要针对针尖条件单独测。
扫描速度决定针尖跟不跟得住表面。常规触针式仪器的扫描速度区间是 1–3 mm/s，扫描速度低于 500 µm/s 时粗糙度结果稳定，再往上就容易偏离。集成硅尖微探针把循迹能力推到 10 mm/s：同一条 30° 斜面与 55° 陡壁，在 20 µm/s、5 mm/s、10 mm/s 三档速度下的轮廓几乎重合。这里的重合只对硅尖成立，同一批对比件里粘接金刚石尖（90° 开角）的测头在 5 mm/s 与 10 mm/s 就出现振动、跟不住表面。循迹能力不等于高度准确度，这项研究验证的是轨迹保真，没有直接给出高度不确定度。

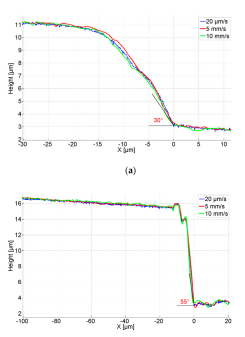

同一条 30° 斜面（上）与 55° 陡壁（下），在 20 µm/s、5 mm/s、10 mm/s 三档扫描速度下测得的轮廓几乎重合。硅尖微探针循迹到 10 mm/s 仍能贴合表面
速度管的是跟不跟得上，滤波管的是算得对不对。轮廓测出来之后，要用滤波截止波长 λc 把粗糙度与波纹度分开，评价长度 ln 决定参与计算的区间。同一组轮廓测量，只改变 λc，粗糙度参数 Ra / Rq / Rz 的百分比偏差最高接近 100%。偏差最大的位置出现在 λc 与 ln 之比接近 1 的地方，也就是评价长度刚好够一个截止波长：这是最容易被忽略的一种取值。该研究的取舍方向很明确：样品长度不足时，宁可牺牲评价长度 ln，也要守住 λc。面表面纹理的评价区域，长宽应为所选 λc 的 5 倍，面积不足时至少 2 倍。

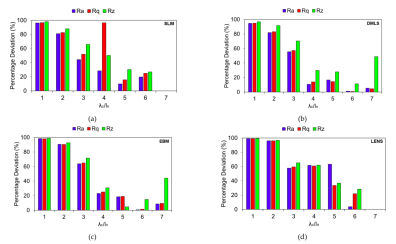

同一组轮廓，仅改变滤波截止波长 λc 与评价长度 ln 的比值，粗糙度参数 Ra / Rq / Rz 的百分比偏差最高接近 100%
这组数字取自增材制造的 as-built 表面，粗糙度远高于抛光膜面，绝对值不能直接搬；但λc 是定义、ln 是采样的取舍方向可以迁移：Ra 报出来之前，先确认 λc 是按标准选的，不是随手设的。
开机就测，是台阶仪最常见的一个坏习惯。触针式轮廓仪内部有驱动电机与控制电子，通电后机体会热膨胀，把测头的位移基准整体推走。连续记录显示，热不稳定状态下剖面路径的同步误差达 16.1 µm；X 轴驱动到完全热稳定需要开机后 6–12 h。热稳定之后，测头定位不确定度降到 0.3 µm 以内，但即便做完调平，重建表面在 25 mm 段内仍有 0.8 µm 偏差：这部分来自结构形变，用软件调平消不掉。长时测量、跨小时比对同一片样品，温度这一条边界绕不开。

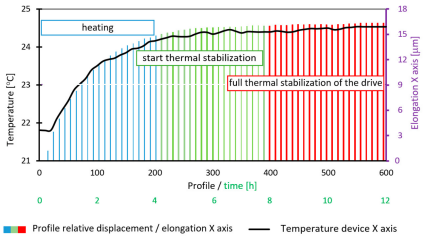

从开机起连续记录：测头相对位移（彩色柱）随温度（黑线）上升而增大，X 轴驱动到完全热稳定需要 6–12 h，期间剖面路径的同步误差可达 16.1 µm
把五条边界对照到应用上，选择就清楚了：
应用方向 | 主要受哪条边界约束 | 需要注意的地方 |
薄膜厚度 / 台阶高度 | 针尖几何、测力 | 针尖半径决定最窄谷与最陡壁；测力要压住表面又不划伤 |
刻蚀深度 / 形貌 | 速度、滤波 | 陡壁上提速易飞针；λc 与 ln 必须随标准设定 |
翘曲 / 残余应力 | 热漂移 | 单面扫描即可，但要在热稳定后测，跨小时比对尤其如此 |
表面粗糙度 | 滤波、针尖几何 | 粗糙度参数对 λc 极敏感，评价长度可让、λc 不可改 |
内部 / 隐藏表面 | 无解（触针的先天盲区） | 内部通道触针进不去，改用 X 射线 CT、内窥镜或复型法 |
校准 / 溯源 | 针尖几何、标准物质 | 台阶高度标准的下限由表面粗糙度而非工艺决定 |
最后一行值得单独说。台阶高度的绝对值靠标准物质保证，而标准物质能做多小，卡在粗糙度上：用原子层沉积加湿法刻蚀可以做出最小 1 nm 的台阶高度标准（1/2/3/4 nm 已制备成功），基底粗糙度低于 0.2 nm，刻蚀后薄膜的最小粗糙度升到 0.5 nm，于是小于 1 nm 的台阶，其测量不确定度超出不超过台阶高度 1/2、甚至 1/3的参考物质要求。标称 1 nm 的台阶标准能不能信，看的是粗糙度，不是工艺。触针测不了内部表面，这是先天约束：内部通道与隐藏面只能用 X 射线 CT、内窥镜无损检测与复型法，其中 CT 被评最有望，但分辨率仍是主要短板。
五条边界里，针尖几何与测力决定"能不能测"，速度与滤波决定"测得对不对"，热漂移决定"什么时候测"。这四条之外还有一条没有边界的空白：触针进不去的内部表面。选型时先问被测的是不是外表面，再问需要的是绝对值还是趋势：只要趋势，速度和滤波可以放宽；要绝对值，五条边界一条都省不掉。

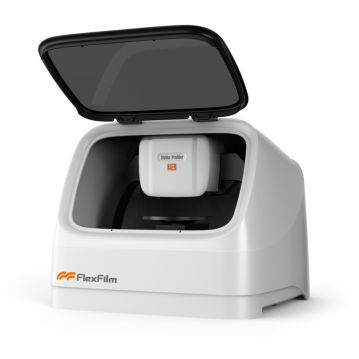

FlexFilm费曼仪器探针式台阶仪
