晶圆片上的二氧化硅薄膜有多厚，椭偏仪几秒钟就能给出一个数。难的是拿这个数去判镀膜设备的性能与工艺稳定性：从椭偏仪读数到设备结论，中间要逐级确认——测量系统、镀膜设备、工艺窗口，顺序不能交换。SiO₂/Si 是椭偏表征最成熟、被研究最充分的体系之一，公开指标给出的重复性普遍落在 0.002–0.1 nm，比多数镀膜设备的片内均匀性通常高出一到两个数量级，测量系统通常不是瓶颈。把结论做偏的，多半是跳过第一级确认，直接拿一个没有定过标的膜厚去判设备。费曼仪器（Flexfilm）全光谱椭偏仪可以非接触对薄膜的厚度与折射率的高精度表征，广泛应用于薄膜材料、半导体和表面科学等领域。

三个被测对象：尺子、设备与工艺窗口

这条评估链是「椭偏仪 → 膜厚数 → 结论」。链上有三个被测对象，把它们混成一个，是这套方案最常见的错误。

顺序不可交换。测量系统的能力没有确认，后面两组的数字就都没有意义：设备的数据里混着尺子的误差，工艺的趋势里混着模型的变化。这也正是本方案与「椭偏仪验证镀膜均匀性」那类结论的分界线——后者跳过了第一级确认，直接讨论设备这一级的结果。

检测目标与评估指标：六个问题、两组判据

先确定要回答的问题，一共六条。

T6 是前置条件，不是补充项。 椭偏仪测的是偏振光经薄膜反射后的 Ψ 与 Δ，厚度是反演出来的：模型里放不放那一层极薄（亚纳米到纳米级）的界面过渡层，折射率是固定还是参与拟合，都会改变最终的厚度读数。非均匀薄膜的过渡层、覆盖层、界面粗糙与厚度不均，必须在模型里显式处理，否则拿到的是等效厚度，而不是真实厚度。T6 管的是「模型对不对」，下面的 GR&R 管的是「尺子准不准」——两者都能推翻后面的数字，分工不同。

第一组判据看测量系统本身。GR&R（重复性与再现性之和占总变异的百分比）是第一组里唯一一条一票否决的指标：≤10% 可接受、10%–30% 临界、30% 以上不可接受。半导体因为公差极窄，测量系统的变异占比要压到 10% 以下，晶圆的合格与不合格判定才站得住。重复性用同片同点反复测的 1σ 表示，SiO₂/Si 体系公开资料给出的重复性指标可到 0.002–0.02 nm（1σ），文献报道的厚度精度可到 约 0.1 Å。机台一致性看两台椭偏仪测同一片的膜厚图之差，可以做到小于 1 nm。入射角这一项容易被忽略：0.1° 的角度不确定度就能串进结果偏差，面扫描时入射角在视场内本身还在变。

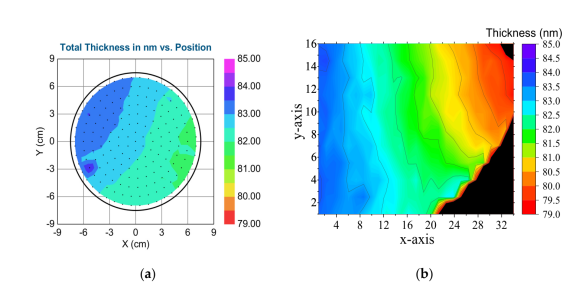

两台椭偏仪测同一片标称 80 nm 的 SiO₂/Si：左为商用椭偏仪覆盖中央 14 cm 直径区域，右为用普通彩色 LED 显示器与偏振相机自制的非准直面扫描（mapping）工具，覆盖同一片的 20×15 cm 区域，两张膜厚图的差异小于 1 nm

把商用仪器与高校公共平台的公开指标放在一起看，SiO₂/Si 体系的重复性集中在 0.002–0.1 nm。这批数字是厂商与平台的自报规格，测试条件各不相同——膜厚 2 nm 还是 100 nm、重复 30 次还是 100 次、给的是标准偏差还是最大偏差，结论完全不一样，不能跨型号直接比较。它们在这里只承担一个作用：说明在这套体系上，尺子的分辨能力比设备的片内均匀性（通常是 nm 级或更差）高出一到两个数量级，瓶颈不在测量这一环。

第二组判据看设备与工艺。平均厚度偏差（实测均值减目标）回答设备准不准，决定要不要修配方；片内不均匀度按半量程口径用最大减最小除以 2 倍均值，或按业界更常用的最大减最小除以最大加最小，回答沉积匀不匀；片间与批间的标准差回答一致性；Cp 与 Cpk 把规格宽度除以 6σ、再计入中心偏移，回答厚度落进规格限的能力，低于 1.33 需关注、低于 1 则过程能力不足；漂移率用厚度均值对时间或片数的回归斜率表示，决定什么时候触发预防性维护。判异手段用单点越限、累积偏移（CUSUM）与加权趋势（EWMA）三类控制图，再配变更点与离群检出，用来定位从哪一片开始变了。

半导体业界早就在用 Shewhart 控制图、CUSUM、EWMA 与 Cp、Cpk 这套经典单变量统计过程控制，监控的正是膜厚、方阻、结深这类少数可控变量。用膜厚做过程控制是既有做法；本方案的不同只在于把测量系统的确认放在了它前面。

应用流程：逐级确认与反馈动作

流程分六步，第一步不能省。

建能力。 用已知厚度的 SiO₂/Si 标准片，薄、中、厚各覆盖一档工艺膜厚区间——热氧化 SiO₂ 的厚度会随氧化温度与时间显著变化（同一方法的文献里，800–1000 ℃、10–12 h 给出从 87.9 nm 到 519 nm 的序列，反射光谱法测得），所以标准片的膜质与光学常数要按自己的工艺确认，不能拿一套通用值去套所有片子；设定入射角（半导体体系文献常取 60°–80°，本方案取约 70°，尽量落在布鲁斯特角附近）、光谱范围、光斑大小与对位；SiO₂ 用 Cauchy 色散模型描述，确定基底硅的光学常数，并决定是否引入界面层或粗糙层；最后用标准片回测，偏差落在容忍范围内才算通过。这一步不过关，后面拿到的都只是等效厚度。

取样与采集。 取样图案取中心加边缘多点，9 点、49 点，需要时做面扫描；关键点重复测量，用于算重复性；逐条记录波长范围、入射角、光斑与模型设定。没有条件的膜厚数不可比。

数据处理。 算均值、极差、标准差、片内不均匀度，出膜厚分布图与趋势图。中心与边缘成环带还是成倾斜，分布图上直接看得出来。

判定。 严格按逐级确认的顺序执行：先看测量系统合不合格，再看设备合不合格，最后看工艺稳不稳。

反馈动作。 测完要有人动。只出报告不改动作，评估就停在纸面。

固化留档。 控制图、验收报告、标准作业书、留样与条件记录。缺一样，下一轮评估都要从头再来。

边界与结论

有七条边界决定了这套方案能用到哪里。

膜厚是反演量。 同一组 Ψ、Δ，换一个色散模型就可能得到不同的厚度，模型选择本身就是结论的一部分。

界面层会被算进去，也可能被漏掉。 天然氧化层、过渡层、覆盖层必须在模型里显式建模，否则厚度里少算或多算一层。

光斑给的是平均值。 光斑内厚度不均时，椭偏给出的是光斑内局部厚度的平均，得到的是等效均匀厚度，而不是真实极值。

面内入射角不均匀。 面扫描椭偏的入射角在视场内本身就在变，必须逐点标定，否则均匀性的数字里混着仪器误差。

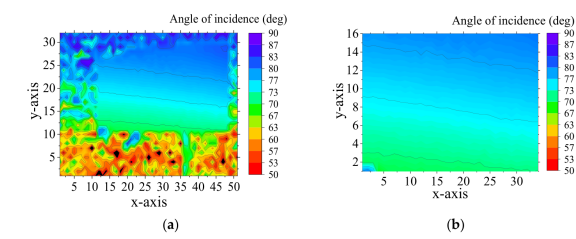

面扫描椭偏的入射角在样品面内并不均匀：左为全场分布，右为剔除高 MSE 像素后的平滑分布，逐点标定角度是拿到可信均匀性数字的前提

空间分辨率受限。 椭偏光斑通常到毫米量级，薄于约 10 nm 的膜、以及图形化结构，层与基底不容易区分，不是所有样片都适合做面扫描式评估。

跨方法与跨仪器有系统差。 多传感器方案相对商用反射计的误差不超过 2.1%（原文口径 ≤2.1%），并能在角度偏离超过 0.5° 时报警；两台椭偏仪之间可以做到小于 1 nm 的一致，换一种方法不保证同一量级。

绝对真值仍要外部锚定。 单一光学方法给不出真厚度，须用标准片或 X 射线反射、透射电镜锚定一次；高分辨的透射电镜（TEM）与原子探针断层扫描（APT）正是业界常用的参考量测。

还有一条是刻意留白的：本文不给通用的膜厚合格阈值。膜厚公差取决于工艺节点与产品规格，判据不可能通用，阈值应由产品规格反推，并与设备供应商约定后写进验收协议。给一个看起来专业的通用数字，反而是编造。

结论落在一句话上。用椭偏仪测 SiO₂/Si 膜厚来评镀膜设备，关键不在椭偏仪准不准，而在有没有把逐级确认做扎实：先用重复性与 GR&R 证明尺子合格，再用标准片锚定绝对厚度，最后才用膜厚的偏差、均匀性与漂移去判设备与工艺。跳过第一级确认，后面的数字都站不住。

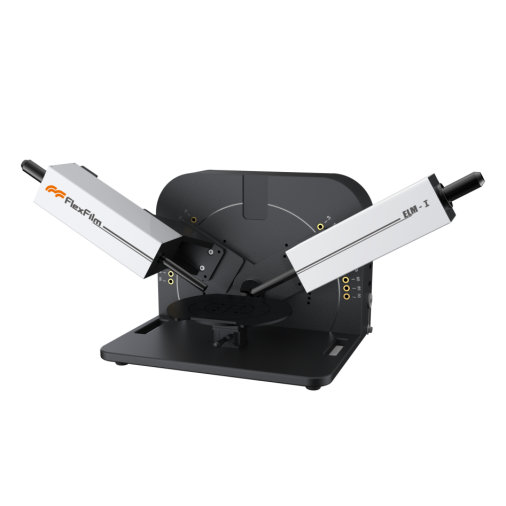

费曼仪器（Flexfilm）全光谱椭偏仪

技术支持：180-1566-6117

费曼仪器（Flexfilm）全光谱椭偏仪拥有高灵敏度探测单元和光谱椭偏仪分析软件，专门用于测量和分析半导体领域中单层或多层纳米薄膜的层构参数（如厚度）和物理参数（如折射率n、消光系数k）

n 先进的旋转补偿器测量技术：无测量死角问题。

n 粗糙绒面纳米薄膜的高灵敏测量：先进的光能量增强技术，高信噪比的探测技术。

n 秒级的全光谱测量速度：全光谱测量典型5-10秒。

n 原子层量级的检测灵敏度：测量精度可达0.05nm。

费曼仪器（Flexfilm）全光谱椭偏仪能非破坏、非接触地原位精确测量超薄图案化薄膜的厚度、折射率,结合费曼仪器（Flexfilm）全流程薄膜测量技术，助力半导体薄膜材料领域的高质量发展。

原文参考：椭偏原理、能力与局限｜Politano, G. G.; Versace, C. Spectroscopic Ellipsometry: Advancements, Applications and Future Prospects in Optical Characterization. Spectroscopy Journal, 2023, 1(3), 14. DOI: 10.3390/spectroscj1030014

椭偏面扫描标定、机台一致性与入射角分布｜Zereay, B. N.; Kálvin, S.; Juhász, G.; Major, C.; Petrik, P.; Horváth, Z. G.; Fried, M. Optical Calibration of a Multi-Color Ellipsometric Mapping Tool Fabricated Using Cheap Parts. Photonics, 2024, 11(11), 1036. DOI: 10.3390/photonics11111036

热氧化 SiO₂ 的厚度与折射率关系（反射光谱法）｜Zaccaro, S. J. V.; Oliveira, A. F.; Rubinger, R. M.; et al. Determination of Thickness and Refractive Index of SiO₂ Thin Films Using the Cross-Entropy Global Optimization Method. Research, Society and Development, 2021, 10(10), e326101019028. DOI: 10.33448/rsd-v10i10.19028

非均匀薄膜的光学表征与光斑平均效应｜Ohlídal, I.; Vohánka, J.; Čermák, M. Optics of Inhomogeneous Thin Films with Defects: Application to Optical Characterization. Coatings, 2021, 11(1), 22. DOI: 10.3390/coatings11010022

晶圆薄膜检测的多传感器方案与角度偏离检出｜Sánchez-Arriaga, N. E.; Canzini, E.; Espley-Plumb, N. J.; Farnsworth, M.; Pope, S.; Leyland, A.; Tiwari, A. Enhancing Thin-Film Wafer Inspection with a Multi-Sensor Array and Robot Constraint Maintenance. Scientific Reports, 2025, 15, 39654. DOI: 10.1038/s41598-025-23640-5

测量系统分析与 GR&R 判据｜Parashare, G. R. Best Practices for Measurement System Analysis (MSA) Implementation in Complex Manufacturing Environments. International Journal of Scientific Research and Management, 2024, 12(4), 1180–1199. DOI: 10.18535/ijsrm/v12i04.ec08

半导体制造中的现代统计方法（SPC 与过程能力）｜Chen, H.-Y.; Chen, C. An Overview of the Application of Modern Statistical Techniques in Semiconductor Manufacturing. Applied System Innovation, 2026, 9(4), 83. DOI: 10.3390/asi9040083

薄膜沉积的虚拟量测（预印本，未经同行评议）｜Han, T.; Lee, S. K.; Ko, H. Graph Attention-Based Virtual Metrology for Film Deposition Processes in Semiconductor Manufacturing. arXiv preprint, 2026, arXiv:2606.00923. DOI: 10.48550/arXiv.2606.00923
